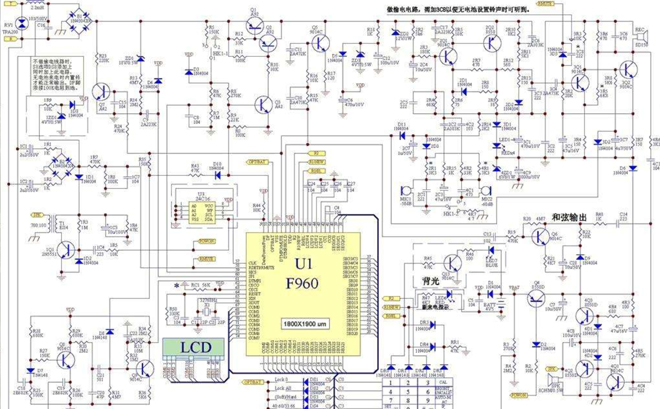

当PCB线路板布线完成以后,就应当对电路板进行设计规则检验,以确保电路板符合设计要求,所有网路都已经正确连接。PCB板设计规则检验中常用的检验项目如下:
1.线与线、线与元件焊盘、线与过孔、元件焊盘与过孔、过孔与过孔之间的距离是否合理,是否满足生产要求。
2.对一些不理想的线是否进行修改。
3.模拟电路和数字电路部分,是否有各自独立的地线。
4.后加在PCB板中的图形(如图标、注标)是否会造成信号短路。
5.多层线路板中的电源地层的外框边缘是否缩小,如电源地层的铜箔露出容易造成短路。
6.电源线和地线的宽度是否合适,电源与地线之间是否紧藕合,在中是否还有能让地线加宽的地方。
7.对于关键的信号线是否采取了佳措施,如长度短、加保护线、输入线及输出线被明显的分开。
8.在PCB板上是否加有工艺线,阻焊是否符合生产工艺的要求,阻焊尺寸是否合适,字符标志是否压在器件焊盘上。
设计规则检验结果可以分为两种:一种是Report(报表)输出,产生检验结果报表;另一种是On Line检验,就是在布线过程中对电路板的电气规则和布线规则进行检验。
