新手在
PCB设计过程，通常不清楚

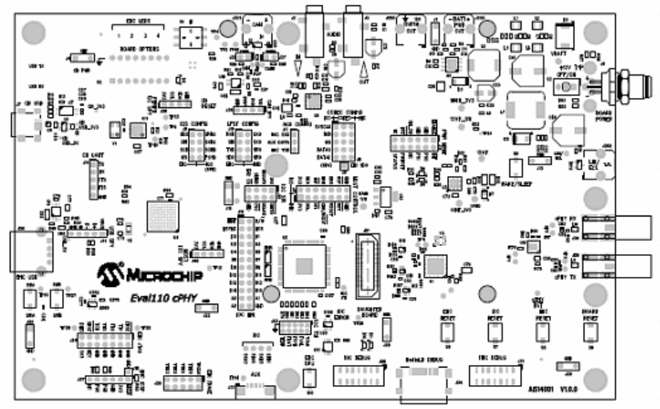

PCB上的元件怎么摆放合适、布局，下面就来讲解一下万龙精益在PCB设计过程中PCB上的元件布局要求。
（1）
元器件布置均匀，同一功能模块的元器件应该尽量靠近布置。
（2）使用同一类型电源和地网络的元器件尽量布置在一起，有利于通过内电层完成相互之间的电气连 接。
（3）接口元器件应该靠边放置，并用字符串注明接口类型，接线引出的方向通常应该离开电路板。
（4）电源变换元器件（如变压器、DC/DC变换器、三端稳压管等）应该留有足够的散热空间。
（5）元器件的引脚或参考点应放置在格点上，有利于布线和美观。
（6）滤波电容可以放置在芯片的背面，靠近芯片的电源和地引脚。
（7）元器件的第一引脚或者标识方向的标志应该在PCB上标明，不能被元器件覆盖。
（8）元器件的标号应该紧靠元器件边框，大小统一，方向整齐，不与焊盘和过孔重叠，不能放置在元器件安装后被覆盖的区域。
