在PCB电路板设计时，常用的电源器件无外乎两种，DC/DC和LDO。下面就来介绍一下电源器件LDO和DC/DC，以及在PCB设计中该如何选型？

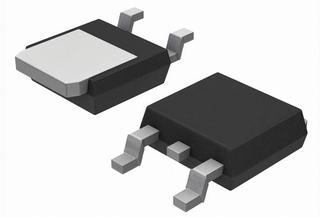

LDO

LDO是一种低压差线性稳压器，或者叫低压降器件，说明它一般用于需要降压的场合，具有成本低，噪音低，静态电流小等优点。它需要的外接元件也很少，通常只需要一两个旁路电容。

LDO线性稳压器的性能之所以能够达到这个水平，主要原因在于其中的调整管是用P沟道MOSFET。P沟道MOSFET是电压驱动的，不需要电流，所以大大降低了器件本身消耗的电流。另外，P沟道MOSFET上的电压降大致等于输出电流与导通电阻的乘积。由于MOSFET的导通电阻很小，因而它上面的电压降非常低。

DC/DC

DC/DC的意思是直流变（到）直流（不同直流电源值的转换），只要符合这个定义都可以叫DC/DC转换器，包括LDO。但是一般的说法是把直流变（到）直流由开关方式实现的器件叫DC/DC。

DC/DC包括升压、降压、升/降压和反相等电路。DC/DC转换器的优点是效率高、可以输出大电流、静态电流小。随着集成度的提高，许多新型DC/DC转换器仅需要几只外接电感器和滤波电容器。但是，这类电源控制器的输出脉动和开关噪音较大、成本相对较高。

PCB电路板设计中,电源器件如何选型

如果输入电压和输出电压很接近，最好是选用LDO稳压器，可达到很高的效率，最重要的是成本低。有同行牛人作的总结了适用LDO的应用场合：

1、需要高要求的电源噪声抑制和纹波抑制的产品

2、PCB板面积小，如手机等手持电子产品

3、电路电源不允许使用电感器，如手机等产品

4、电源需要具有瞬时校准和输出状态自检功能

5、要求稳压器低压降，自身功耗低的产品

6、要求线路成本低和方案简单的产品

如果输入电压和输出电压相差较大，或者压降较大，就要考虑用开关型的DC/DC了，因为LDO的输入电流基本上是等于输出电流的，如果压降太大，耗在LDO上能量太大，效率不高，所以DC/DC很合适。DC/DC虽然效率高，可以输出大电流，但同时输出干扰较大，体积也相对较大，成本稍高。

总结下，升压是一定要选DC/DC，而降压，是选择DC/DC还是LDO，要在成本，效率，噪声和性能上比较再做分析。
