PCB设计之PCB线路板走线要求

PCB设计之PCB线路板走线要求:万龙精益提供PCB设计PCB板生产打样、SMT贴片加工电路板焊接PCBA加工PCBA代工代料等智能制造服务。
1、印制板距板边距离:V-CUT边大于0.75mm,铣槽边大于0.3mm。
为了保证PCB加工时不出现露铜的缺陷,要求所有的走线及铜箔距离板边:V-CUT边大于0.75mm,铣槽边大于0.3mm(铜箔离板边的距离还应满足安装要求)。
2、散热器正面下方无走线(或已作绝缘处理)为了保证电气绝缘性,散热器下方周围应无走线(考虑到散热器安装的偏位及安规距离),若需要在散热器下布线,则应采取绝缘措施使散热器与走线绝缘,或确认走线与散热器是同等电位。
3、金属拉手条底下无走线
为了保证电气绝缘性,金属拉手条底下应无走线。
4、各类螺钉孔的禁布区范围要求
各种规格螺钉的禁布区范围如以下表5所示(此禁布区的范围只适用于保证电气绝缘的安装空间,未考虑安规距离,而且只适用于圆孔):
PCB设计之PCB线路板走线要求
本体范围内有安装孔的器件,例如插座的铆钉孔、螺钉安装孔等,为了保证电气绝缘性,也应在元件库中将也的禁布区标识清楚。

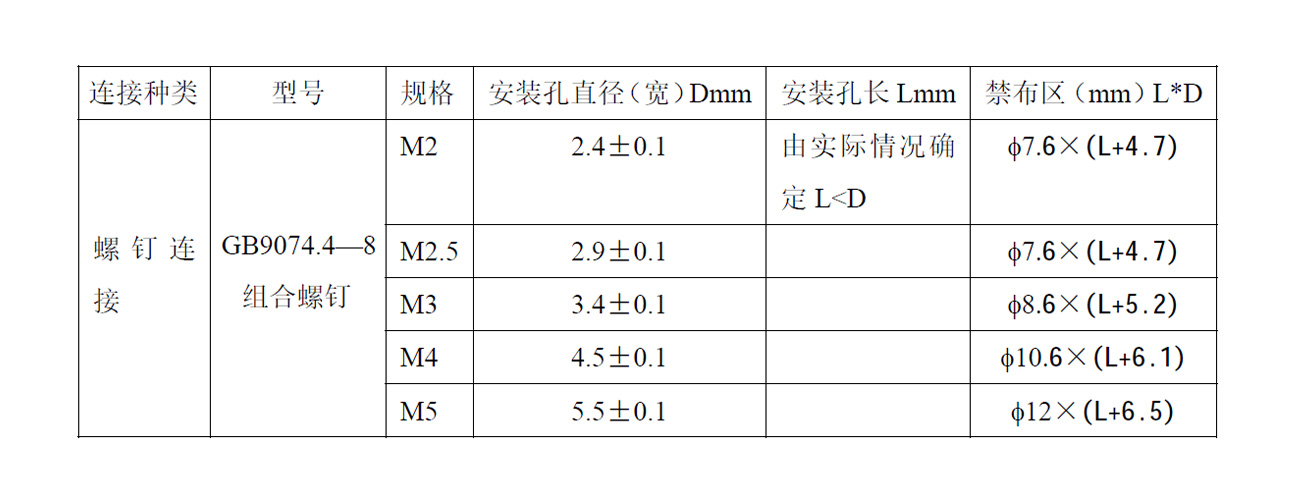

5、要增加孤立焊盘和走线连接部分的宽度(泪滴焊般),特别是对于单面板的焊盘,以避免过波峰焊接时将焊盘拉脱。腰形长孔禁布区如下表:
PCB设计之PCB线路板走线要求
