1.高热器件应考虑放于出风口或利于对流的位置PCB在布局中考虑将高热器件放于出风口或利于对流的位置。
2.较高的元件应考虑放于出风口，且不阻挡风路
3.散热器的放置应考虑利于对流
4.温度敏感器械件应考虑远离热源
对于自身温升高于30℃的热源，一般要求：
a.在风冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于2.5mm；
b.自然冷条件下，电解电容等温度敏感器件离热源距离要求大于或等于4.0mm。若因为空间的原因不能达到要求距离，则应通过温度测试保证温度敏感器件的温升在降额范围内。

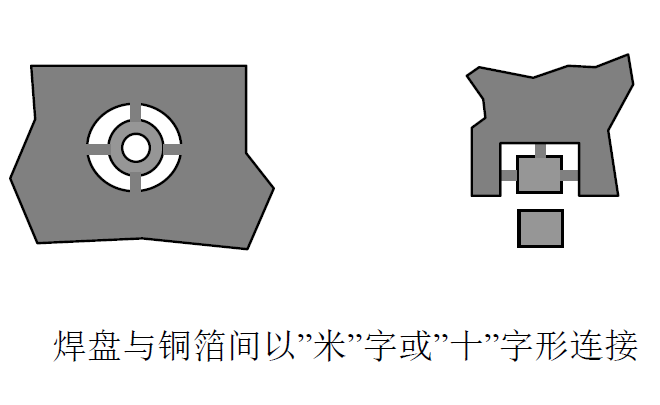

5.大面积铜箔要求用隔热带与焊盘相连为了保证透锡良好，在大面积铜箔上的元件的焊盘要求用隔热带与焊盘相连，对于需过5A以上大电流的焊盘不能采用隔热焊盘，如图所示：

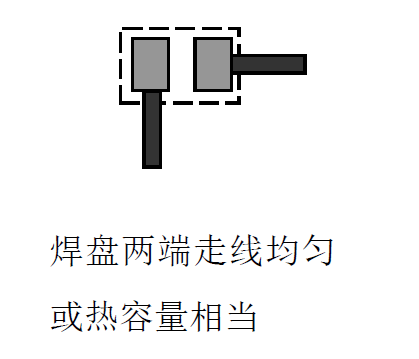

6.过回流焊的0805以及0805以下片式元件两端焊盘的散热对称性为了避免器件过回流焊后出现偏位、立碑现象，地回流焊的0805以及0805以下片式元件两端焊盘应保证散热对称性，焊盘与印制导线的连接部宽度不应大于0.3mm（对于不对称焊盘），如上图所示。
7.高热器件的安装方式及是否考虑带散热器确定高热器件的安装方式易于操作和焊接，原则上当元器件的发热密度超过0.4W/cm3，单靠元器件的引线腿及元器件本身不足充分散热，应采用散热网、汇流条等措施来提高过电流能力，汇流条的支脚应采用多点连接，尽可能采用铆接后过波峰焊或直接过波峰焊接，以利于装配、焊接；对于较长的汇流条的使用，应考虑过波峰时受热汇流条与PCB热膨胀系数不匹配造成的PCB变形。
为了保证搪锡易于操作，锡道宽度应不大于等于2.0mm，锡道边缘间距大于1.5mm。
