PCB设计-关于数/模分开布局与智能布局

PCB设计-关于数/模分开布局与智能布局,万龙精益提供PCB设计PCB板生产加工、电路板焊接、SMT贴片加工PCBA加工PCBA代工代料等一站式智能制造服务。
当一个系统中既存在有RF小信号,又有高速时钟信号时,通常我们采用数/模分开布局,通过物理隔离、滤波等方式减少电磁干扰,但是这样对于小型化、高集成以及减小结构加工成本来说当然不利,而且效果仍然不一定满意,因为不管是数字接地还是模拟接地点,最后都会接到机壳地上去,从而使得干扰通过接地耦合到前端,这是我们非常头痛的问题,想请教关于这方面的措施。

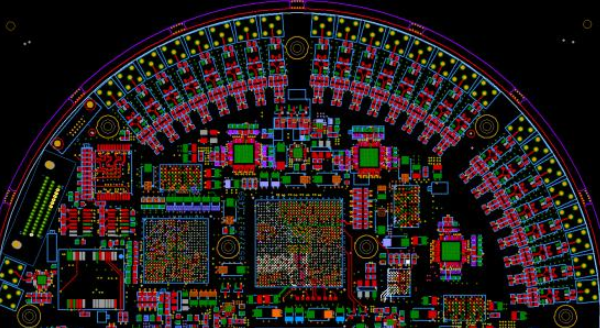

PCB设计-关于数/模分开布局与智能布局
既有RF小信号,又有高速时钟信号的情况较为复杂,干扰的原因需要做仔细的分析,并相应的尝试用不同的方法来解决。要按照具体的应用来看,可以尝试一下以下的方法。

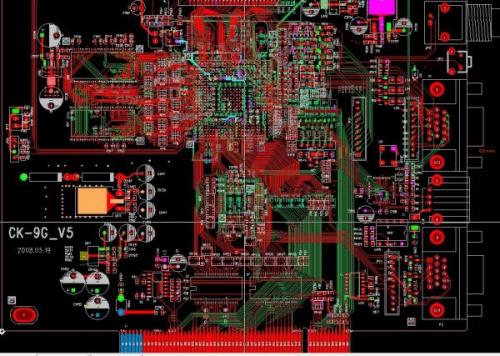

PCB设计-关于数/模分开布局与智能布局
1:存在RF小信号,高速时钟信号时,首先是要将电源的供应分开,不宜采用开关电源,可以选用线性电源。
2:选择RF小信号,高速时钟信号其中的一种信号,连接采用屏蔽电缆的方式,应该可以。
3:将数字的接地点与电源的地相连(要求电源的隔离度较好),模拟接地点接到机壳地上。
4:尝试采用滤波的方式去除干扰。
