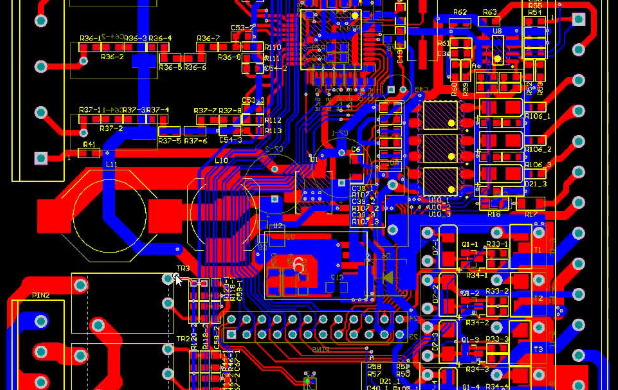

Tools工具|Annotate…注释
All Part：为所有元器件产生标号
Reset Designators：撤除所有
元器件标号
2、单面板设置：
Design设计|Rules…规则|Routing layers
Toplayer设为NotUsed
Bottomlayer设为Any
3、自动布线前设定好电源线加粗
Design设计|Rules…规则|Width Constraint
增加：NET,选择网络名VCC GND，线宽设粗
4、
PCB封装更新，只要在原封装上右键弹出窗口内的footprint改为新的封装号
5、100mil=2.54mm;1mil=1/1000英寸
6、快捷键"M"，下拉菜单内的Dram Track End 拖拉端点＝＝＝＝拉PCB内连线的一端点处继续连线。
7、定位孔的放置
在KeepOutLayer层（禁止布线层）中画一个圆，Place|Arc(圆心弧)center,然后调整其半径和位置
8、设置图纸参数
Design|Options|Sheet Options
(1)设置图纸尺寸：Standard Sytle选择
(2)设定图纸方向：Orientation选项----Landscape(小平方向)----Portrait(垂直方向)
(3)设置图纸标题栏(Title BlocK):选择Standard为标准型，ANSI为美国国家协会标准型
(4)设置显示参考边框Show Reference Zones
(5)设置显示图纸边框Show Border
(6)设置显示图纸模板图形Show Template Graphics
(7)设置图纸栅格Grids
锁定栅格Snap On,可视栅格设定Visible
(8)设置自动寻找电器节点
9、元件旋转：
Space键：被选中元件逆时针旋转90
在
PCB板中反转器件(如数码管)，选中原正向器件，在拖动或选中状态下，X键：使元件左右对调（水平面）；Y键：使元件上下对调（垂直面）
由于文章篇幅有限，后续请看下一篇PCB设计实用技巧。
