PCB设计入门之在PCB上摆放元器件及改变元器件的封装：现在我们开始摆放元器件到正确的地方。

1.按下快捷键V、D来进行放大pcb板以及元器件。

2.摆放排针 Y1，将光标移到connector的轮廓的中间，点击并按住鼠标左键。光标将变更为一个十字准线交叉瞄准线并跳转到附件的参考点。同时继续按住鼠标按钮，移动鼠标拖动的元器件。

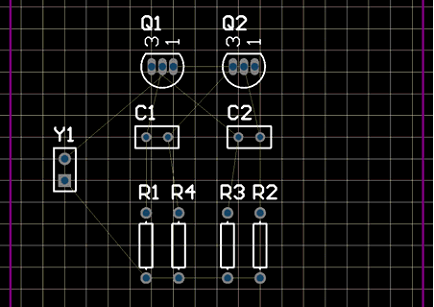

3.向着板的左手边放置封装（确保整个元器件保持在板的边界内），如下图。

4.当确定了元器件的位置后，释放鼠标按键让它落进当前区域。值得注意的是元器件的飞线随着元件被拖动的情况。

5.以上面的图为范例，重新摆放其余元器件。当用户拖动元器件的时候可用空格键进行必要的旋转（每次向逆时针方向转90 º），使连接线如图6-5所示 。不要忘记，当用户在摆放每一个元器件的时候要重新优化飞线。

元器件文字可以通过相类似的方式重新摆放——点击并拖拉文字，及按下空格键进行旋转。

Altium Designer 同时包括强大的互动摆放的工具。让我们使用这些以确保四个电阻器是有较佳的对齐和空间。

按住SHIFT键，分别单击四个电阻器进行选择，或者点击并拖拉选择框包围四个电阻器。选择框会显示在每个选定且颜色设置为系统所选择颜色的元器件周围。要改变这种颜色的设置，选择Design>>Board Layers & Colors[快捷键：L]。

点击右键并选择Align>>Align[捷径：A，A] 。在Align Objects对话框中，点击Space Equally在Horizontal选项并按一下Top在Vertical选项中。四个电阻现在对齐并有同样间隔。

在设计窗口中单击其他地方，取消选择所有电阻。

改变封装

现在那些我们放置好的封装里，电容的封装相对于我们的要求太大！让我们把它的封装改成更小的。

1.首先，我们将浏览一个新的封装。按一下Libraries面板，并从Libraries列表中选择Miscellaneous Devices.IntLib。我们需要有一个较小径向类型的封装，所以在Filter区域内输入rad。按一下库名称的旁边的...按钮，并在当前library中选择Footprints选项来显示封装。按一下该封装的名字以看见关联的封装。封装RAD- 0.1就合适了。

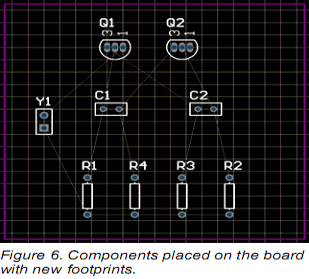

2.在Component对话框中双击该电容器和改变封装为RAD - 0.1。用户可以键入新的封装名称，或者按下...按钮，从Browse Libraries对话框中选择一个封装。单击Ok，新的封装会在板上显示。按照要求重新定位该标识符。现在用户的板应看起来就像下面图所示。元器件使用新的封装放置在板上

在所有元器件都摆放好后，就需要进行布线的工作了！

可以在PCB文件中，使用组合CTRL键和箭头键（纵向或横向）或CTRL、SHIFT和箭头键移动选定的物体。选择对象的移动基于Board Options对话框（Design » Board Options[快捷键：D，O）中的当前Snap Grid设置。您可以使用对话框来设定网格预置值。使用快捷键G来遍历不同的snap grid的设置值。用户也可以使用View » Grids子菜单或Snap Grid右键点击菜单来完成。

被选择的对象可以在按住Ctrl键的同时按箭头键少量地移动（根据目前的Snap Grid值）。被选择的对象也可以在按住Ctrl和Shift键的同时按箭头键来实现大幅度的移动（Snap Grid值的10的倍数）。
