PCB设计入门之设置新的设计规则：PCB编辑器是一个以规则为主导的环境，这意味着，在用户改变设计的过程中，如画线，移动元器件，或者自动布线，Altium Designer都会监测每个动作，并检查设计是否仍然完全符合设计规则。如果不符合，则会立即警告，强调出现错误。在设计之前先设置设计规则可以让用户集中精力设计，因为一旦出现错误软件就会提示。

设计规则总共有10类，进一步化分为设计规则的类型。设计规则，包括电气，布线，工艺，放置和信号完整性的要求。

现在来设置新的设计规则，指明电源线必须的宽度。具体步骤如下：

1 、激活PCB文件，选择菜单中的Design>>Rules。

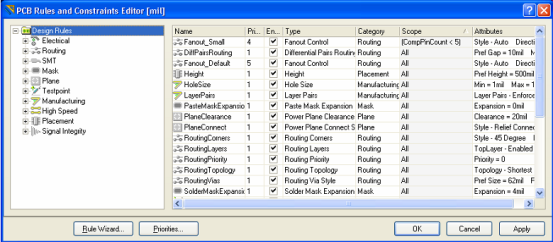

2 、如上图，PCB规则和约束限制编辑器对话框就会出现。每个规则类显示在对话框左边Design Rules文件夹的下面。双击Routing扩展，看到相关的布线规则。然后双击Width，显示宽度规则。

3 、点击选择每条规则。当用户点击每条规则时，右边的对话框的上方将显示该规则的范围（用户想要的这条规则的目标），下方将显示规则的限制。这些规则不仅是预设值，还包括了新的PCB文件创建时在PCB Board Wizard(PCB板向导)中设置的信息。

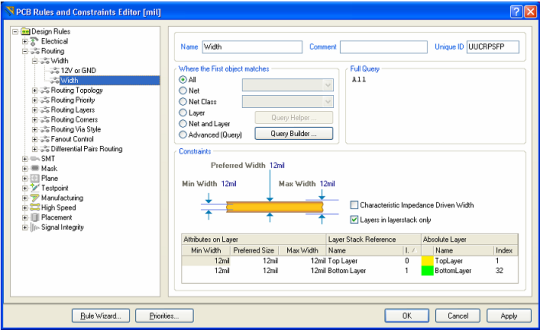

4 、点击Width规则，显示其范围和约束限制。本规则适用于整个板。

Altium Designer的设计规则系统的一个强大的功能是同种类型可以定义多种规则，每个目标有不同的对象。每个规则目标的确切设置是由被规则的范围决定义的。规则系统使用一个预定义层次，来确定规则适应对象。

例如，一块板可以先设置一个宽度约束规则，然后地线设定第二个宽度约束规则，某些连接地的线设定第三宽度约束规则（独立于前两个规则）。规则按照优先顺序显示。

目前已经有一个宽度约束规则适用于整个板（宽度 = 12mil）。现在将为12V和GND网络添加一个新的宽度约束规则（宽度 = 25mil）。添加新的宽度约束规则，步骤如下：

1 、找到Design Rules文件夹下的Width，点击右键选择New Rule来添加一个新的宽度约束规则，只设置12V网络。 命名为width_1的一项新的规则出现了。在Design Rules文件夹中点击新规则，来修改线宽的范围和约束。

2 、在Name里键入12V或GND。当单击返回时，名称会在Design Rules里自动更新。

3 、下一步使用Query Builder来设置规则的范围，也可以随时在范围内直接键入。如果用户觉得Query比较复杂，可以选择Advanced选项，单击Query Helper按钮来使用Query Helper对话框。

4 、点击Query Builder按钮，在Board对话框中打开Building Query。

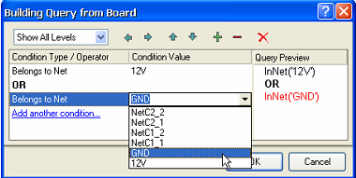

5 、点击Add first condition，从下拉菜单中选择Belongs to Net。在Condition Value中，从列表中点击并选择网络12V。Query Preview现在便读到了InNet（'12v'）。

6 、点击Add another condition来增加定义GND的宽度。选择Belongs to Net和GND作为Condition Value。

7 、点击AND，在下拉菜 单中选择OR。检查预览显示InNet（'12v'）OR InNet（'GND'）。

8 、单击OK来从Board对话框中关闭Building Query。

9 、在PCB Rules的底部和Constraints Editor对话框中，点击约束值(10mil)并键入新的值，将Min Width， Preferred Width和Max Width改变为25mil。新规则现在已经被设置，可以选择设置其它规则或者保存并关闭对话框。

10 、最后，点击编辑原来的规则命名宽度（范围设定为所有），并确认Min Width， Preferred Width和Max Width都设置为了12mil。单击OK关闭该对话框。 当手工布线或者自动布线时，所有的先将会12mil宽，除了GND和12V是25mil宽。
