PCB设计入门之画电路原理图加载元件和库，接下来可以开始画电路原理图加载元件和库了。将使用如下图所示的电路图为例进行讲解。这个电路是由两个2N3904三极管组成的非稳态多谐振荡器。

PCB设计中的加载元件和库步骤如下：

Altium Designer为了管理数量巨大的电路标识，电路原理图编辑器提供了强大的库搜索功能。虽然元件都在默认的安装库中，但是还是很有必要知道如何通过从库中去搜索元件。按照下面的步骤来加载和添加图6-3电路所需的库。

首先我们来查找型号为2N3904的三极管。

1.点击Libraries标签显示Library面板，如图下图。

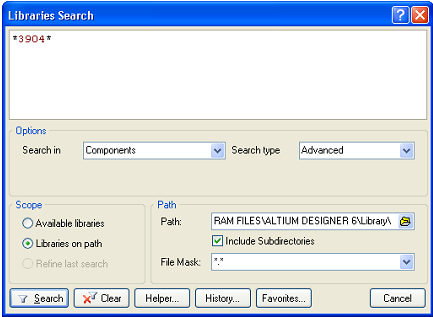

2.在Library面板中点击Search in按钮，或者通过选择Tools>>Find Component，来打开Libraries Search对话框，如图下图所示。

3.对于这个例子必须确定在Options设置中，Search in 设置为Components。对于库搜索存在不同的情况，使用不同的选项。

4.必须确保Scope设置为Libraries on Path 并且Path包含了正确的连接到库的路径。如果在安装软件的时候使用了默认的路径，路径将会是Library。可以通过点击文件浏览按钮来改变库文件夹的路径。对于这个例子还需得确保Include Subdirectories复选项框已经勾选。

5.为了搜索所有3904的所有索引，在库搜索对话框的搜索栏输入*3904*。使用*标记来代替不同的生厂商所使用的不同前缀和后缀。

6.点击Search 按钮开始搜索。搜索启动后，搜索结果将在库面板中显示。

7.点击Miscellaneous Devices.IntLib库中的名为2N3904的元件并来添加它。这个库拥有所有的可以利用于仿真的BJT三极管元件标识。

8.如果选择了一个没有在库里面安装的元件，在使用该元件绘制电路图前，会出现安装库的提示。由于Miscellaneous Devices 已经默认安装了，所以该元件可以使用。

在库面板的最上面的下拉列表中有添加库这个选项。当点击在列表中一个库的名字，在库里面的所有元件将在下面显示。可以通过元器件过滤器快速加载元件。
