在上一篇PCB设计入门介绍创建一个新的PCB工程文章，下面我们将会创建一个原理图文件并添加到空的工程中。这个原理图就是教程中的例子非稳态多谐振荡器。

通过下面的步骤来新建电路原理图：

1.选择File>>New>>Schematic，或者在Files面板内里的New选项中单击Schematic Sheet。

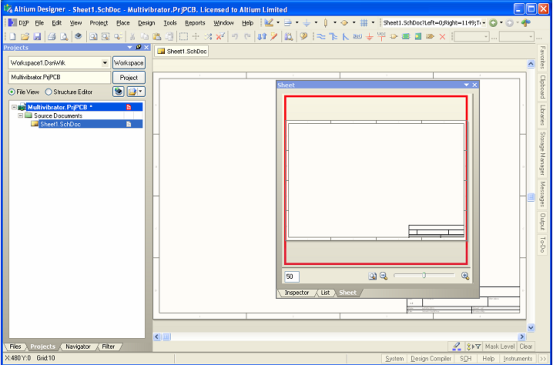

在设计窗口中将出现了一个命名为Sheet1.SchDoc的空白电路原理图并且该电路原理图将自动被添加到工程当中。该电路原理图会在工程的Source Documents目录下。

2.通过文件File>>Save As可以对新建的电路原理图进行重命名，可以将通过文件保存导航保存到用户所需要的硬盘位置，如输入文件名字Multivibrator.SchDoc并且点击保存。

当用户打开该空白电路原理图时，用户会发现工程目录改变了。主工具条包括一系列的新建按钮，其中有新建工具条，包括新建条目的菜单工具条，和图表层面板。用户现在就可以编辑电路原理图了。

用户能够自定义许多工程的外观。例如，用户能够重新设置面板的位置或者自定义菜单选项和工具条的命令。

现在我们可以在继续进行设计输入之前将这个空白原理图添加到工程中，如下图所示

3.添加电路原理图到工程当中

如果添加到工程中的电路原理图以空文档的形式被打开，可以通过在工程文件名上点击右键并且在工程面板中选择Add Existing to Project 选项，选择空文档并点击Open。

更简单的方法是，还可以在Projects面板中简单地用鼠标拖拽拉空白文档到工程文档列表中的面板中。该电路原理图在Source Documents工程目录下，并且已经连接到该工程。

设置原理图选项

在绘制电路原理图之前要做的第一件事情就是设置合适的文档选项。完成下面步骤：

a.从menus菜单中选择Design>>Document Options ，文档选项设置对话框就会出现。通过向导设置，现在只需要将图表的尺寸设置唯一改变的设置只有将图层的大小设置为A4。在Sheet Options 选项中，找到Standard Styles 选项。点击到下一步将会列出许多图表层格式。

b.选择A4格式，并且点击OK，关闭对话框并且更新图表层大小尺寸。

3.重新让文档适合显示的大小，可以通过在中选择View>>Fit Document。在Altium中，可以通过设置热键的方法让菜单处于激活状态。任何子菜单都有自己的热键用来激活。 例如，前面提到的View>>Fit Document ，可以通过按下V键跟D键来实现。许多子菜单，比如Eidt>>DeSelect 能直接用一个热键来实现。激活Eid>>DeSelect>>All on Current Document，只需按下X热键，并且按下S热键即可。

下面将介绍电路原理图的总体设置。

1.选择Tools>>Schematic Preferences ，来打开电路原理图偏好优先设置对话框。这个对话框允许用户设置适用于所有原理图定的为全球局配置参数的偏好设置，适用于全部原理图。

2.在对话框左边的树形选项中单击Schematic-Default Primitives，激活并使能Permanent选项。单击OK以关闭该对话框。

3.在您开始设计原理图前，保存此原理图，选择File>>Save [快捷键：F，S]。

关于本文“PCB设计入门之创建一个新的电气原理图及设置原理图选项”就介绍到这里，希望能对您有所帮助，后续还会继续更新哦！
