SMT贴片指的是在PCB基础上进行加工的系列工艺流程的简称。其中PCB（Printed Circuit Board)为印刷电路板。

SMT是表面组装技术（表面贴装技术）（Surface Mounted Technology的缩写），是目前电子组装行业里最流行的一种技术和工艺。电子电路表面组装技术（Surface Mount Technology，SMT），称为表面贴装或表面安装技术。
SMT是一种将无引脚或短引线表面组装元器件（简称SMC/SMD，中文称片状元器件）安装在印制电路板（Printed Circuit Board，PCB)的表面或其它基板的表面上，通过再流焊或浸焊等方法加以焊接组装的电路装连技术。点击了解更多SMT>>

在通常情况下我们用的电子产品都是由pcb加上各种电容,电阻等电子元器件按设计的电路图设计而成的,所以形形色色的电器需要各种不同的smt贴片加工工艺来加工。

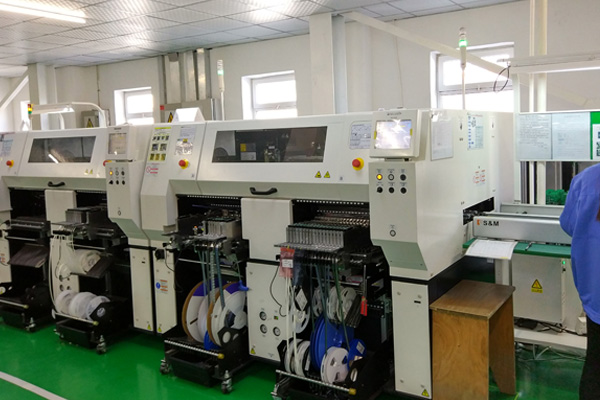

SMT基本工艺构成要素:　锡膏印刷--> 零件贴装-->回流焊接-->AOI光学检测--> 维修--> 分板。

有的人可能会问接个电子元器件为什么要做到这么复杂呢?这其实是和我们的电子行业的发展是有密切的关系的,　如今,电子产品追求小型化，以前使用的穿孔插件元件已无法缩小。 电子产品功能更完整，所采用的集成电路(IC)已无穿孔元件，特别是大规模、高集成IC，不得不采用表面贴片元件。 产品批量化，生产自动化，厂方要以低成本高产量，出产优质产品以迎合顾客需求及加强市场竞争力，电子元件的发展，集成电路(IC)的开发，半导体材料的多元应用。 电子科技革命势在必行，追逐国际潮流。可以想象，在intel,amd等国际cpu，图象处理器件的生产商的生产工艺精进到20几个纳米的情况下,smt这种表面组装技术和工艺的发展也是不得以而为之的情况。

smt贴片加工的优点：组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的1/10左右，一般采用SMT之后，电子产品体积缩小40%~60%，重量减轻60%~80%。 可靠性高、抗振能力强。焊点缺陷率低。高频特性好。减少了电磁和射频干扰。易于实现自动化，提高生产效率。降低成本达30%~50%。节省材料、能源、设备、人力、时间等。

正是由于SMT贴片加工的工艺流程的复杂，所以出现了很多的smt贴片加工厂，得益于电子行业的蓬勃发展，smt贴片加工成就了一个行业的繁荣。其中万龙精益smt贴片加工誉享华北，选择万龙精益为您提供一站式优质服务。

SMT贴片工艺

1、单面组装

来料检测 => 丝印焊膏（点贴片胶）=> 贴片 => 烘干（固化）=> 回流焊接 =>清洗 => 检测 => 返修

2、双面组装

A：来料检测 => PCB的A面丝印焊膏（点贴片胶）=> 贴片 PCB的B面丝印焊膏（点贴片胶）=> 贴片 =>烘干 => 回流焊接（最好仅对B面 => 清洗 => 检测 => 返修）。

B：来料检测 => PCB的A面丝印焊膏（点贴片胶）=> 贴片 => 烘干（固化）=>A面回流焊接 => 清洗 => 翻板 = PCB的B面点贴片胶 => 贴片 => 固化 =>B面波峰焊 => 清洗 => 检测 => 返修）

此工艺适用于在PCB的A面回流焊，B面波峰焊。在PCB的B面组装的SMD中，只有SOT或SOIC（28）引脚以下时，宜采用此工艺。

3、单面混装工艺：

来料检测 => PCB的A面丝印焊膏（点贴片胶）=> 贴片 =>烘干（固化）=>回流焊接 => 清洗 => 插件 => 波峰焊 => 清洗 => 检测 => 返修

4、双面混装工艺：

A：来料检测 =>PCB的B面点贴片胶 => 贴片 => 固化 => 翻板 => PCB的A面插件=> 波峰焊 => 清洗 => 检测 => 返修先贴后插，适用于SMD元件多于分离元件的情况

B：来料检测 => PCB的A面插件（引脚打弯）=> 翻板 => PCB的B面点贴片胶 =>贴片 => 固化 => 翻板 => 波峰焊 => 清洗 => 检测 => 返修

先插后贴，适用于分离元件多于SMD元件的情况

C：来料检测 => PCB的A面丝印焊膏 => 贴片 => 烘干 => 回流焊接 =>插件，引脚打弯 => 翻板 => PCB的B面点贴片胶 => 贴片 => 固化 => 翻板 => 波峰焊 =>清洗 => 检测 => 返修A面混装，B面贴装。

D：来料检测 =>PCB的B面点贴片胶 => 贴片 => 固化 => 翻板 =>PCB的A面丝印焊膏 => 贴片 => A面回流焊接 => 插件 => B面波峰焊 => 清洗 => 检测 =>返修A面混装，B面贴装。先贴两面SMD，回流焊接，后插装，波峰焊 E：来料检测 => PCB的B面丝印焊膏（点贴片胶）=> 贴片 => 烘干（固化）=>回流焊接 => 翻板 => PCB的A面丝印焊膏 => 贴片 => 烘干 =回流焊接1（可采用局部焊接）=> 插件 => 波峰焊2（如插装元件少，可使用手工焊接）=> 清洗 =>检测 => 返修A面贴装、B面混装。

5、双面组装工艺

A：来料检测,PCB的A面丝印焊膏（点贴片胶）,贴片,烘干（固化）,A面回流焊接,清洗,翻板;PCB的B面丝印焊膏（点贴片胶）,贴片,烘干,回流焊接（最好仅对B面,清洗,检测,返修）

此工艺适用于在PCB两面均贴装有PLCC等较大的SMD时采。

B：来料检测,PCB的A面丝印焊膏（点贴片胶）,贴片,烘干（固化）,A面回流焊接,清洗,翻板;PCB的B面点贴片胶,贴片,固化,B面波峰焊,清洗,检测,返修）此工艺适用于在PCB的A面回流。
