在电子制造行业，PCB设计师设计完PCB后，是否需要对PCB设计的成果进行检查？回答是肯定的，而且检查方式不止一种。

第一种是DRC检查。DRC检查也叫设计规则检查，是PCB设计软件(EDA)中用于在PCB Layout过程中实时检查和发现与预定设计规范不符的设计。用于保证PCB设计正确性和满足常规PCB设计规范为出发点，是PCB设计中不可缺少的部分。基于DRC的作用和目的，它的检查项目一般不超过100个检查细项。

第二种则是DFM检查。DFM检查也叫可制造性设计分析，是依据PCB设计数据通过真实三维元件模型和实际制造工艺进行仿真，在制造前对PCB和PCBA进行全面的可制造性设计评审，第一时间发现PCB设计的缺陷或不足、工艺难点、制造风险、设计和工艺的不匹配因素等，确保设计与工艺能力完全匹配，从实质上减少产品试产次数，节约生产成本，提升产品可靠性。

这两种检查是PCB设计在不同阶段的不同检验，缺一不可。DRC是PCB设计软件用于确保不违反自身设计的规范（约束条件），满足DRC检查是PCB设计的最基本要求，满足DRC不代表就一定满足了可制造性要求。DFM是PCB设计和制造工艺之间的桥梁，属于工艺设计范畴，通过它可以发现PCB设计和制造工艺的不匹配因素、评估出制造难度、制造风险等等，这些都是PCB设计软件中的DRC不能涵盖的。

DFM本身和DRC检查没有冲突，二者解决的问题不同、阶段不同、最终的目的也不同。所以，区别也是非常明显。

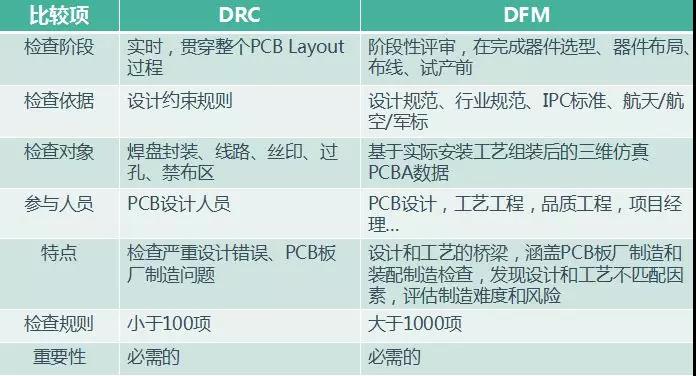

1. DRC和DFM的区别

2. 元器库区别

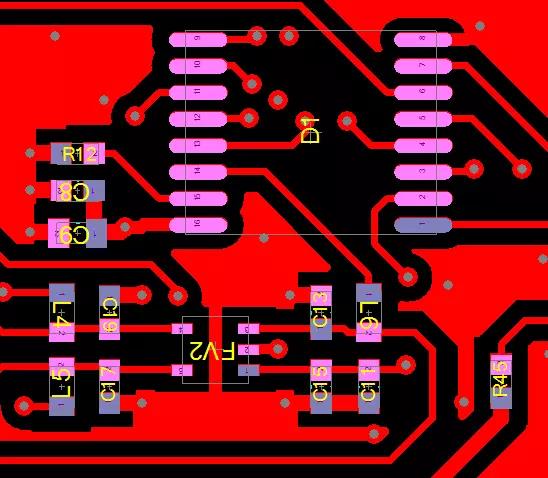

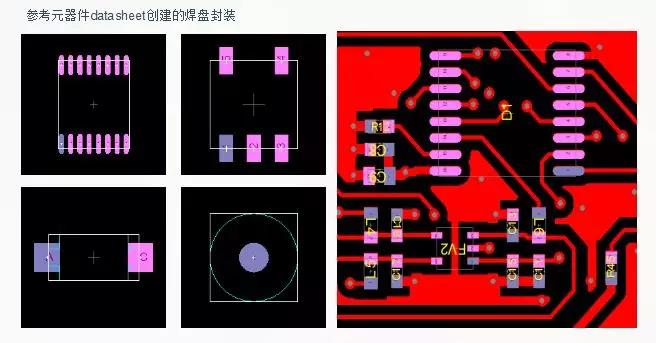

EDA元件库=焊盘封装库

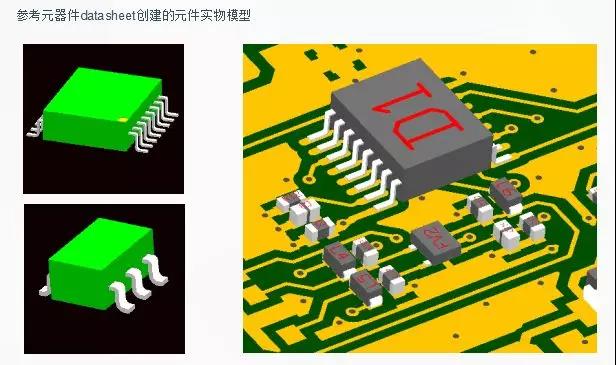

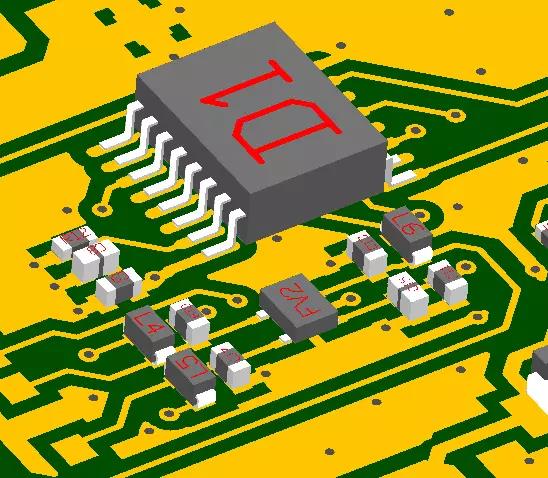

DFM元件库=三维实物模型

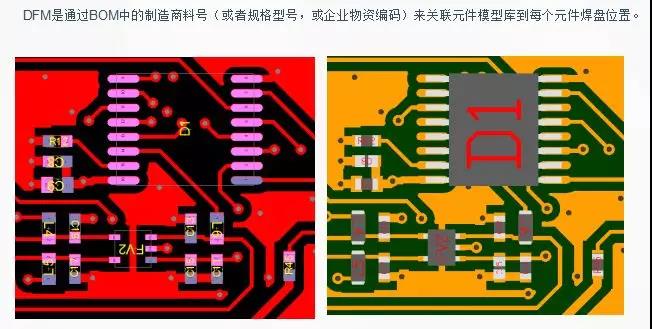

3. DFM：PCB+元件模型+工艺=装配仿真

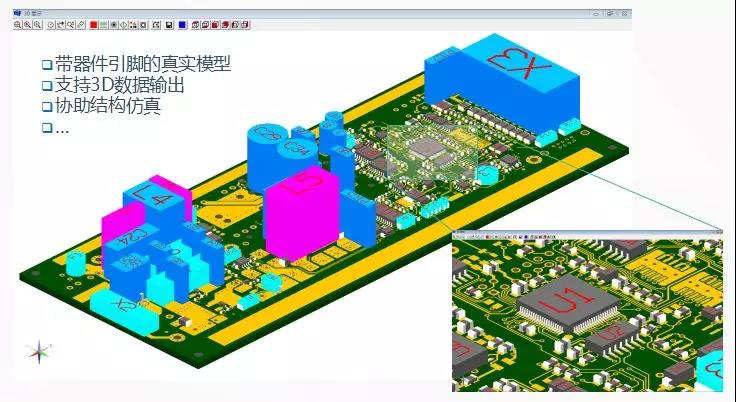

4. DFM：真实的三维模拟装配仿真分析

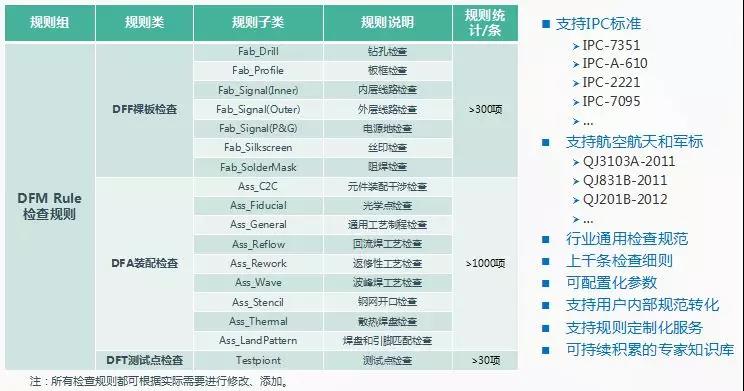

5. DFM：全面的分析规则

因此，选择北京万龙精益，一站式硬件创新与智能智造服务，提供从PCB设计、PCB制板、SMT贴片、电路板焊接、电子产品组装加工及售后一条龙的优质服务，让您省时、省钱又省力。在PCB设计后的检验中，应该在不同阶段，进行不同的检验，才能确保产品达到预期效果。
