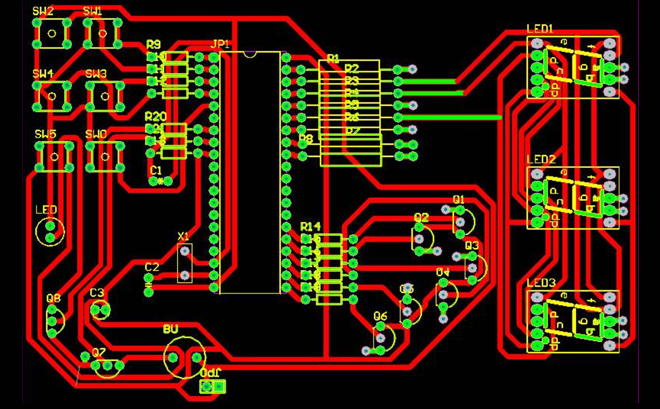

大家都知道PCB，那么PCB设计中的布线都了解吗?PCB布线可谓是每位电子工程师的基础课程，但是往往大家都只注重布线，而忽略了PCB中各组件之间的接线安排方式，今天就跟着小编好好学习一下吧，这6个要点，不要错过哦~

1、印刷电路中不允许有交叉电路，对于可能交叉的线条，可以用“钻”、“绕”两种办法解决。即，让某引线从别的电阻、电容、三极管脚下的空隙处“钻”过去，或从可能交叉的某条引线的一端“绕”过去，在特殊情况下如何电路很复杂，为简化设计也允许用导线跨接，解决交叉电路问题。

2、电阻、二极管、管状电容器等组件有“立式”，“卧式”两种安装方式。立式指的是组件体垂直于电路板安装、焊接，其优点是节省空间，卧式指的是组件体平行并紧贴于电路板安装，焊接，其优点是组件安装的机械强度较好。这两种不同的安装组件，印刷电路板上的组件孔距是不一样的。

3、同一级电路的接地点应尽量靠近，并且本级电路的电源滤波电容也应接在该级接地点上。特别是本级晶体管基极、发射极的接地点不能离得太远，否则因两个接地点间的铜箔太长会引起干扰与自激，采用这样“一点接地法”的电路，工作较稳定，不易自激。

4、总地线必须严格按高频-中频-低频一级级地按弱电到强电的顺序排列原则，切不可随便翻来复去乱接，级与级间宁肯可接线长点，也要遵守这一规定。特别是变频头、再生头、调频头的接地线安排要求更为严格，如有不当就会产生自激以致无法工作。 调频头等高频电路常采用大面积包围式地线，以保证有良好的屏蔽效果。

5、强电流引线(公共地线，功放电源引线等)应尽可能宽些，以降低布线电阻及其电压降，可减小寄生耦合而产生的自激。

6、阻抗高的走线尽量短，阻抗低的走线可长一些，因为阻抗高的走线容易发笛和吸收信号，引起电路不稳定。电源线、地线、无反馈组件的基极走线、发射极引线等均属低阻抗走线，射极跟随器的基极走线、收录机两个声道的地线必须分开，各自成一路，一直到功效末端再合起来，如两路地线连来连去，极易产生串音，使分离度下降。

以上就是PCB设计之PCB中各组件之间的接线安排方式的一些经验总结，希望对大家有所帮助。
