PCB设计中爬电距离设计原则

我们在PCB设计的时候,有时会遇到电压较高的电路,那么在进行设计的时候,如何照顾到爬电距离呢,以下对此问题讨论。

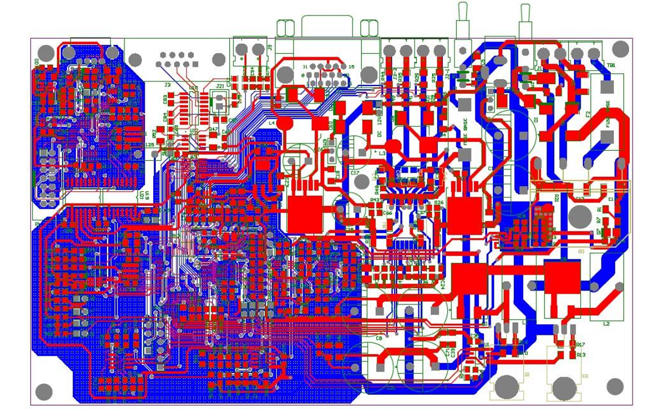

PCB设计中爬电距离设计原则-万龙精益

考虑爬电距离时,要考虑电压与距离的关系,还有其他因素,比如湿度、温度、空气成分,污染状况、绝缘材料、表面形状、位置方向等;因此,在PCB设计的时候,如果空间等条件允许,尽量将可能出现问题的地方,将距离尽量拉大,以避免其他不确定因素的影响。

一般来说,PCB的外层,有绿油覆盖的情况下,爬电距离可能不是线性的,数据有些随机性,也就是说可能1mm能满足1500VAC,但是2mm可能也只能满足1700VAC,而且有可能1.5mm的时候1500VAC也测试过不了,原因在于供应商的绿油涂覆工艺和能力,即绿油的厚度不均匀造成的。

目前有发现1.5mm 间距的1500VAC不能通过的原因是信号之间的绿油很薄,导致高压击穿。所以我们在做PCB设计的时候,尽量采取拉大间距的办法。

表面裸露在外的铜箔,1500VAC信号的爬电距离是2mm,推理0.3mm能满足220VAC。一般做高速PCB不会有太高的电压,参照上述进行设计,就可以满足要求。

对于内层铜皮,一般信号间距15mil都能满足1500VAC,推理2mil就能满足220VAC,制板工厂有个最小线距要求,按照常规工艺,一般最小可以做到4mil或3.5mil,因此按4mil 也就是0.1mm设计一般可满足要求,但为了留出余量,在设计的时候,可以尽量将这些电压信号差比较高的网络拉开间距。
