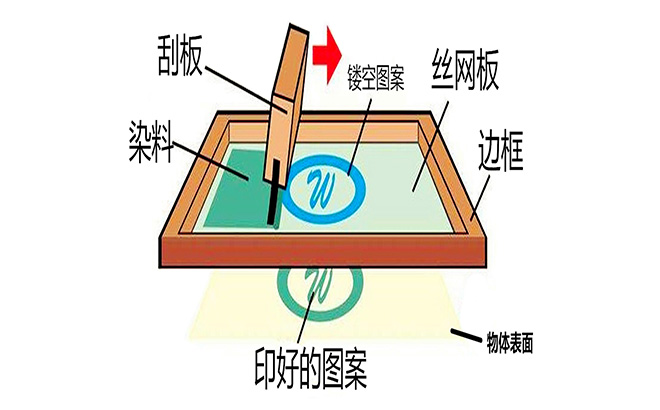

什么是丝印，丝印的意思就是丝网印刷简称“丝印”，是指用丝网作为版基，并通过感光制版方法，制成带有图文的丝网印版。丝网印刷由五大要素构成，丝网印版、刮板、油墨、印刷台以及承印物。利用丝网印版图文部分网孔可透过油墨，非图文部分网孔不能透过油墨的基本原理进行印刷。印刷时在丝网印版的一端倒入油墨，用刮板对丝网印版上的油墨部位施加一定压力，同时朝丝网印版另一端匀速移动，油墨在移动中被刮板从图文部分的网孔中挤压到承印物上。

下面就来讲解一下PCB设计线路板工程中丝印要求：万龙精益提供PCB设计、PCB板生产打样、SMT贴片加工、电路板焊接、PCBA加工、PCBA代工代料等智能制造服务。

1、所有元器件、安装孔、定位孔都有对应的丝印标号为了方便制成板的安装，所有元器件、安装孔、定位孔都有对应的丝印标号，PCB上的安装孔丝印用H1、H2....Hn进行标识。

2、丝印字符遵循从左至右、从下往上的原则丝印字符尽量遵循从左至右、从下往上的原则，对于电解电容、二极管等极性的器件在每个功能单元内尽量保持方向一致。

3、器件焊盘、需要搪锡的锡道上无丝印，器件位号不应被安装后器件所遮挡。（密度较高，PCB上不需作丝印的除个）为了保证器件的焊接可靠性，要求器件焊盘上无丝印；为了保证搪锡的锡道连续性，要求需搪锡的锡道上无丝印；为了便于器件插装和维修，器件位号不应被安装后器件所遮挡；丝印不能压在导通孔、焊盘上，以免开阻焊窗时造成部分丝印丢失，影响训别。丝印间距大于5mil。

4、有极性元器件其极性在丝印图上表示清楚，极性方向标记就易于辨认。

5、有方向的接插件其方向在丝印上表示清楚。

6、PCB上应有条形码位置标识

在PCB板面空间允许的情况下，PCB上应有42*6的条形码丝印框，条形码的位置应考虑方便扫描。

7、PCB板名、日期、版本号等制成板信息丝印位置应明确。

PCB文件上应有板名、日期、版本号等制成板信息丝印，位置明确、醒目。

8、PCB上应有厂家完整的相关信息及防静电标识。

9、PCB光绘文件的张数正确，每层应有正确的输出，并有完整的层数输出。

10、PCB上器件的标识符必须和BOM清单中的标识符号一致。
