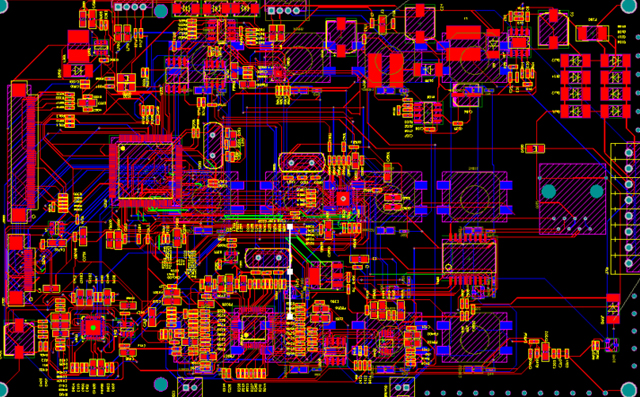

PCB设计完成后PCB的自查及项目检查

PCB线路板设计-PCB自查主要检查对象:布通率检查,原理图对应,差分信号等长,规则检查,DRC检查,丝印,字体文字。万龙精益提供PCB设计电路板焊接SMT贴片加工PCBA加工PCBA代工代料、电子产品组装测试加工等智能制造服务。
PCB设计-PCB线路板设计-PCB设计完成后PCB的自查及项目检查
1.检查高频、高速、时钟及其他脆弱信号线,是否回路面积最小、是否远离干扰源、是否有多余的过孔和绕线、是否有垮地层分割区。
2.检查晶体、变压器、光藕、电源模块下面是否有信号线穿过,应尽量避免在其下穿线,特别是晶体下面应尽量铺设接地的铜皮。
3.检查定位孔、定位件是否与结构图一致,ICT定位孔、SMT定位光标是否加上并符合工艺要求。
4.检查器件的序号是否按从左至右的原则归宿无误的摆放规则,并且无丝印覆盖焊盘;检查丝印的版本号是否符合版本升级规范,并标识出。
5.报告布线完成情况是否百分之百;是否有线头;是否有孤立的铜皮。
6.检查电源、地的分割正确;单点共地已作处理。
7.检查各层光绘选项正确,标注和光绘名正确;需拼板的只需钻孔层的图纸标注。
8.输出光绘文件,用CAM350检查、确认光绘正确生成。
9.按规定填写PCB设计(归档)自检表,连同设计文件一起提交给工艺设计人员进行工艺审查。
10.对工艺审查中发现的问题,积极改进,确保单板的可加工性、可生产性和可测试性。
项目检查
PCB设计完成后,根据需要可以由PCB设计者或产品硬件开发人员提出PCB设计质量的评语。
