什么是线圈,介绍线圈和线圈的作用?

在电子行业中的安全系统、通讯系统、玩具、电视、电脑、显卡、数码相机、手机、家电、车载设备、卫星通讯等产品中,通常都会看到线圈,那么小编就来介绍一下什么是线圈,线圈又有什么作用呢

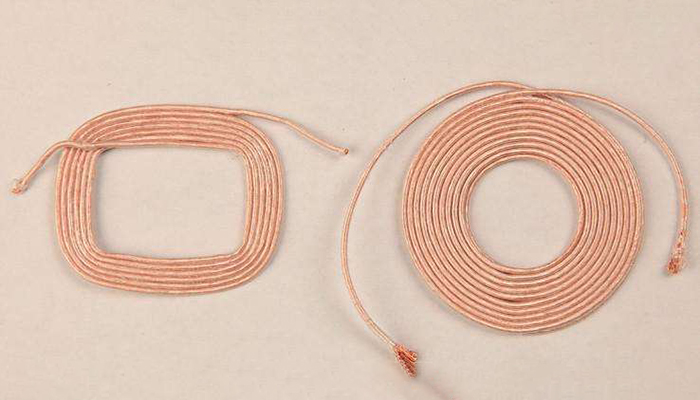

什么是线圈,介绍线圈和线圈的作用?-什么是线圈,介绍线圈和线圈的作用?
线圈通常指呈环形的导线绕组,最常见的线圈应用有:马达、电感、变压器和环形天线等。电路中的线圈是指电感器。是指导线一根一根绕起来,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。电感又可分为固定电感和可变电感,固定电感线圈简称电感或线圈。用L表示,单位有亨利(H)、毫亨利(mH)、微亨利(uH),1H=10^3mH=10^6uH。
电感分类
按电感形式分类:固定电感、可变电感。
按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类:单层线圈、多层线圈、蜂房式线圈。
电感线圈的作用。电感的作用如下两点:
1)阻流作用:线圈中的自感电动势总是与线圈中的电流变化相对抗。主要可分为高频阻流线圈及低频阻流线圈。
2)调谐与选频作用:电感线圈与电容器并联可组成LC调谐电路。即电路的固有振荡频率f0与非交流信号的频率f相等,则回路的感抗与容抗也相等,于是电磁能量就在电感、电容之间来回振荡,这就是LC回路的谐振现象。谐振时由于电路的感抗与容抗等值又反向,因此回路总电流的感抗最小,电流量最大(指 f="f0"的交流信号),所以LC谐振电路具有选择频率的作用,能将某一频率f的交流信号选择出来。
电感线圈的相关参数
1、电感量:电感量L表示线圈本身固有特性,与电流大小无关。除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。
2、感抗:电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL
3、品质因素:品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R。
线圈的Q值愈高,回路的损耗愈小。线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。
4、分布电容:线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。
线圈的各类用途
1.贴片线圈的用途:广泛使用在共模滤波器、多频变压器、阻抗变压器、平衡及不平衡转换变压器、抑制电子设备EMI噪音、个人电脑及外围设备的USB线路、液晶显示面板、低压微分信号、汽车遥控式钥匙等。
2.固定电感线圈包括:环型线圈、扼流线圈、共模线圈、铁氧体磁珠、功率电感、有贴片型与引脚型可供选择。广泛使用在网路、电信、电脑、交流电源和周边设备上。
3.闭磁路大电流表面贴装功率电感特点及用途:理想的DC-DC转换电感,大功率,高饱和电感器,直流电阻小,适合于大电流,带装或并卷轮包装以便自动表面安装,应用于录放影机电源供应器、录放影机电源供应器、液晶电视机、手提电脑、办公自动化设备、移动通讯设备、直流/直流转换器等。
4.射频电感的用途:广泛使用在移动电话、VCO、TCXO电路和射频收发器模组、全球定位系统、无线网络、蓝牙模组、通讯设备、液晶电视、摄影机、笔记型电脑、喷墨印表机、影印机、显示监视器、游戏机、彩色电视、录放影机、光盘机、摄影机、数位相机、汽车电子产品等。
关于“什么是线圈,介绍线圈和线圈的作用?”就介绍到这里了,希望能对您有所帮助,万龙精益集PCB设计PCB板打样、物料代购、PCBA加工、SMT贴片加工电路板焊接、绕制线圈等一站式PCBA服务,拥有强大的研发设计能力和产品制造能力,致力于快速将您的需求变成PCBA产品。
