PCB设计工程师在PCB线路板设计时一些关于设计和概念的问答。

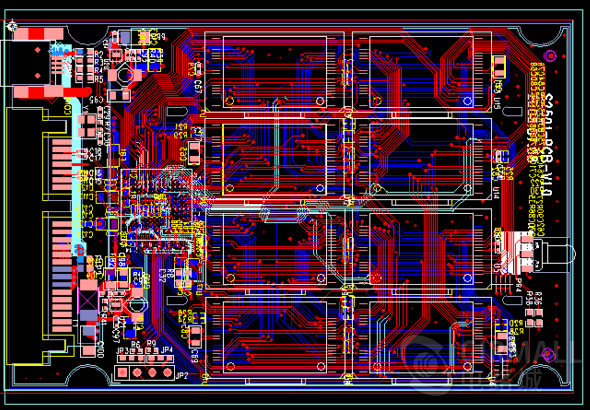

如何将外加焊点加入到网络中？
答：可先将焊点加入到
电路板中，然后双击焊点，打开焊点属性设置对话框，在Advaced中的Net项中选择合适的网络，即可完成焊点的放置。
什么是类，引入类的概念有什么好处？
答：所谓类就是指具有相同意义的单元组成的集合。
PCB中类定义是对用户开放的，用户可以自己定义类的意义及类的组成。 PCB中引入类主要有两个作用：
(1) 便于布线 在电路板布线过程中，有些网络需要作特殊的处理，如一些重要的数据线为了避免
电路板上其他组件的干扰，在布线时往往需要加大这些数据线和和其他组件间的安全间距。
(2) 便于管理
电路板组件 对于一个大型的电路板，它上面有很多零件封装，还有成千上万条网络，很杂乱，利用类可以很方便的管理电路板。例如将
电路板中的所有输入网络归类，在寻找某个输入网络时，只需在这个输入网络类里查找即可；也可以将电路板中的所有限压电阻归类，在寻找某个限压电阻时，只需在这个限压电阻类里查找即可。
网络表管理器有什么作用？
答：第一，引入网络表，这种网络表的引入过程实际上是将原理图设计的数据加载到印刷
电路板设计系统PCB的过程。
PCB设计系统中数据的所有变化，都可以通过网络宏(Netlist Macro)来完成，系统通过比较、分析网络表文件和PCB系统的内部数据，自动产生网络宏。
第二，可以利用网络表管理器直接在PCB系统中编辑电路板各个组件间的连接关系，形成网络表。
什么是内部网络表和外部网络表，两者有什么区别？
答：网络表有外部网络表和内部网络表之分。外部网络表指引入的网络表，即Sch或者其他
原理图设计软件生成的原理图网络表；内部网络表是根据引入的外部网络表，经过修改后，被PCB系统内部用于布线的网络表。
严格的来说，这两种网络表是完全不同的概念，可以不必严格区分。
内层和中间层有什么区别？
答：中间层和内层是两个容易混淆的概念。中间层是指用于布线的中间板层，该层中布的是导线；内层是指电源层或地线层，该层一般情况下不布线，它是由整片铜膜构成,是负相显示的。
导线、飞线和网络有什么区别？
答：导线也称铜膜走线，简称导线，用于连接各个焊点，是印刷
电路板最重要的部分，印刷电路板设计都是围绕如何布置导线来进行的。
与导线有关的另外一种线，常称之为飞线也称预拉线。飞线是在引入网络表后，系统根据规则生成的，用来指引布线的一种连线。
飞线与导线是有本质的区别的。飞线只是一种形式上的连线，它只是形式上表示出各个焊点间的连接关系，没有电气的连接意义。导线则是根据飞线指示的焊点间连接关系布置的，具有电气连接意义的连接线路。
网络和导线是有所不同的，网络上还包括焊点，因此在提到网络时不仅指导线而且还包括和导线相连的焊点。
什么是零件封装，它和零件有什么区别？
答：(1)零件封装是指实际零件焊接到电路板时所指示的外观和焊点位置。
(2)零件封装只是零件的外观和焊点位置，纯粹的零件封装仅仅是空间的概念，因此不同的零件可以共用同一个零件封装；另一方面，同种零件也可以有不同的封装，如RES2代表电阻，它的封装形式有AXAIL0.4 、AXAIL0.3 、AXAIL0.6等等，所以在取用焊接零件时，不仅要知道零件名称还要知道零件的封装。
(3) 零件的封装可以在设计电路图时指定，也可以在引进网络表时指定。设计电路图时，可以在零件属性对话框中的Footprint设置项内指定，也可以在引进网络表时也可以指定零件封装。
