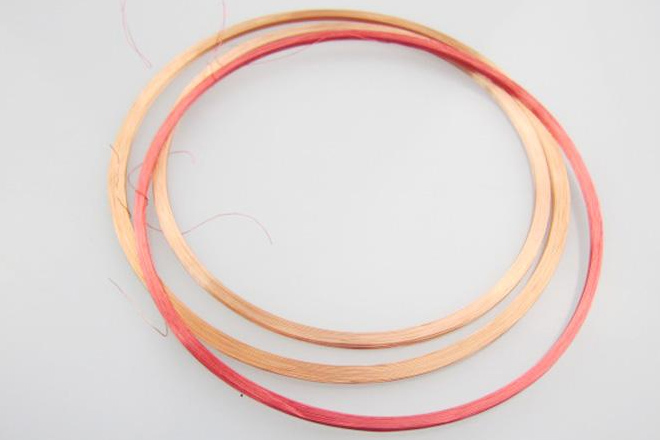

电感线圈在实际使用过程中，有非常多种类的电感线圈是非标准件，它们都是根据需要有针对性的进行绕制。所以，在自行绕制时，要注意以下几点：

1、根据电路需要，选定绕制方法

在绕制空心电感线圈时，要根据电路的要求，电感量的大小以及线圈骨架直径的大小，确定绕制方法。

间绕式线圈适合在高频和超高频电路中使用，圈数小于3-5圈时，可不用骨架，就能具有较好的特性，Q值较高，可达150-400，稳定性也很高。

单层密绕式线圈适用于短波、中波回路中，其Q值可达到150-250，并具有较高的稳定性。

2、确保线圈载流量和机械强度，选用适当的导线

线圈不宜用过细的导线绕制，以免增加线圈电阻，使Q值降低。同时，导线过细，其载流量和机械强度都较小，容易烧断或碰断线。所以，在确保线圈的载流量和机械强度的前提下，要选用适当的导线绕制。

3、绕制线圈抽头应有明显标志带有抽头的线圈应有明显的标志，这样对于安装与维修都很方便。

4、不同频率特点的线圈，采用不同材质的磁芯

工作频率不同的线圈，有不同的特点。在音频段工作的电感线圈，通常采用硅钢片或坡莫合金为磁芯材料。

低频用铁氧体作为磁芯材料，其电感量较大，可高达几亨到几十亨。在几十万赫到几兆赫之间，如中波广播段的电感线圈，一般采用铁氧体芯，并用多股绝缘线绕制。

频率高于几兆赫时，线圈采用高频铁氧体作为磁芯，也常用空心线圈。

此情况不宜用多股绝缘线，而宜采用单股粗镀银线绕制。在100MHz以上时，一般已不能用铁氧体芯，只能用空心线圈，如要作微调，可用钢芯。

使用于高频电路的阻流圈，除了电感量和额定电流应满足电路的要求外，还必须注意其分布电容不宜过大。
