PCB设计入门之检验PCB板设计：能够设计PCB，并且允许我们定义很多类型的设计规则来保证我们的PCB设计的完整性。典型地，我们在设计过程开始时建立设计规则，再在设计过程结束后用这些规则来校验修正设计标准。

在较早的教程指南中，我们检查了布线设计的规则和增添了一个新的宽度约束规则。我们还注意到，已经有一些由PCB Board EizardWizard创建的规则。

为了核实已经布好的电路板遵守设计规则，我们来执行设计规则检查（DRC）：

1.选择Design>>Board Layers & Colors（快捷键：L），保证在System Colors部分中的DRC Error Markers选项中的Show按钮已经使能（打钩），以保证显示DRC错误标记。

2.选择Tools - Design Rule Check（快捷键：T，D）。保证在Design Rule Checker对话框的实时和批处理设计规则检测都被配置好。在其中一个各类上单击，比如：Electrical，可以看到属于那个种类的所有规则。

3.保持所有选项为默认值，点击Run Design Rule Check按钮。DRC就开始运行，报告文件Multivibrator.DRC就打开了。错误结果也会显示在信息面板。点击进入PCB文件，我们将会看到，该晶体管的焊盘是以绿色突出显示的，显示违反设计规则。

4.通过在信息面板中看错误报告清单，它列出发生在PCB设计的任何违反规则行为。注意有四种列出在清除约束规则中的违反规则。细节表明，晶体管Q1和Q2违反13mil的最小安全距离规则。

双击Messages面板中的错误，可以跳到对应的PCB中的位置。

通常，我们会在布线之前，设置我们的安全距离规则，同时考虑到布线技术和设备的物理性能。让我们分析错误，然后再次检查现行的安全距离设计规则和决定如何解决这种情况。

为了找出两个晶体管焊盘间的真实最小安全距离，有以下步骤：

1.选中PCB文件，光标定位于一个晶体管，按下PAGE UP键来放大视图影像。

2.选择Reports - Measure Primitives(快捷键：R，P)。光标将变成十字形字准线。

3.使光标定位于晶体管左边的焊盘中间，并点击或按下ENTER 。因为光标是超过两焊盘和连接它的布线，一个菜单会弹出让用户选择所需的对象。从弹出式菜单中选择晶体管的焊盘。

4.再一次，使光标定位于晶体管中间，并点击或按下ENTER 。从弹出式菜单中选择晶体管的焊盘。一个显示最小距离的信息框打开了，显示两个焊盘边缘的最小距离是10.63mil 。

5.关闭信息对话框，右键单击或按下ESC退出测量模式，然后使用V 、F的快捷键，重新缩放文件。

让我们看看当前的安全距离设计规则：

从菜单中选择Design - Rules （快捷键：D，R）来打开PCB Rules and Constraints Editor对话框。双击Electrical种类，在右边的对话框显示所有的电气规则。双击该安全距离类型，然后按一下就安全距离规则点击"Clearance"规则一项来以打开它。该对话框底部的区域将包含一个单一的规则，标明整个PCB板的最小安全距离为13mil 。晶体管之间的焊盘的距离小于安全距离，这就是为什么当我们运行DRC的时候，它们出现了违反规则的信息。

现在知道两个晶体管之间的最小焊盘距离是10mil多一点，让我们建立了一个只为晶体管的设计规则，大小为10 mil。

1.在设计规则文件夹中，选择安全间隙类型，点击右键并选择新规则添加一个新的安全间隙约束规则。

2.点击新的安全间隙规则，Clearance_1。在resulting页面中的Constraints章节中，设置Minimum Clearance为10 mil。

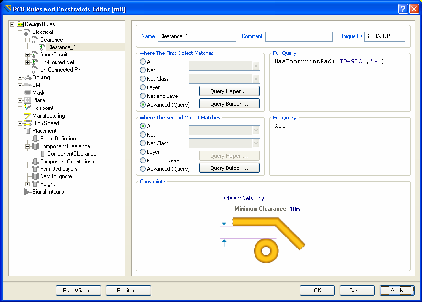

3.点击Advanced (Query)，再点击Query Helper从Memberships Checks去建立条件检索，或者也可以为第一个对象（图6-35）在接下来的条件检索中打印进去。

HasFootprintPad('TO-92A'，'*') 那个星号表明在封装里名为"TO-92A"的任何焊盘。

1.保持第二个对象范围为ALL，并单击OK。单击Apply，然后点击OK以关闭PCB Rules and Constraints Editor对话框。

2.现在，我们可以从设计规则检测对话框（Tools - Design Rule Check）按一下运行设计规则检查按钮。重新运行DRC，不会有违反规则的行为。

3.保存已经完成的PCB和工程文件。

到现在恭喜你已经完成了PCB的布局布线，准备生成输出文件。
