PCB设计入门之原理图的电路连线，电路连线是处理电路中不同元件的连接。按照下图来连接电路原理图，完成下面的步骤。

1.为了使电路图层美观，可以使用PAGE UP来放大，或PAGE DOWN来缩小。保持CTRL按下，使用鼠标的滑轮可以放大或缩小图层。

2.首先连接电阻R1到三极管Q1。在菜单中选择Place>>Wire 或者在连线工具条中点击Wire来进入绘线模式。光标会变成crosshair十字准线模式。

3.把光标移动到R1的最下面，当位置正确时，一个红色的连接标记会出现在光标的位置。这说明光标正处于元件电气连接点的位置。

4.单击或者按下ENTER键来确定第一个连线点。移动光标，会出现一个从连接点到光标位置，随着光标延伸的线。

5.在R1的下方Q1的电气连接点的位置放置第二个连接点，这样第一根连线就快画好了。

6. 把光标移动到Q1的最下面，当位置正确时，一个红色的连接标记会出现在光标的位置。单击或者按下ENTER键来连接Q1的基点。

7.光标又重新回到了十字准线cross hair状态，这说明可以继续画第二跟线了。可以通过点击右键或者按下ESC来完全退出绘线状态，不过现在还不要退出。

8.现在连接C1到Q1和R1。把光标放在C1左边的连接点上，单击或者按下ENTER，开始绘制一个新的连线。水平移动光标到R1与Q1所处直线的位置，电气连接点将会出现，单击或按下ENTER来连接该点。这样两根直接便自动的连接在一起了。

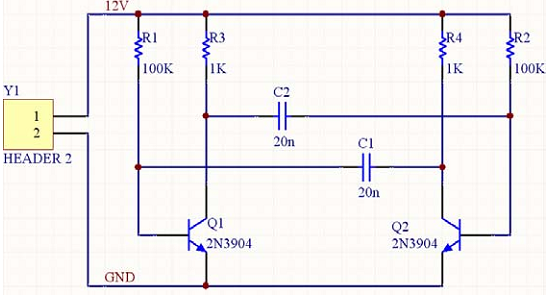

9.按照上面的那个图片绘制电路剩下的部分，如下图所示。

10.当完成所有连线的绘制时，单击右键或按下ESC来退出画线模式。光标回到原来的状态。

11.如果想移动元件跟连接他的连线，当移动元件的时候按下并保持按下CTRL键，或者选择Move>>Drag。

网络和网络标记

每个元件的管脚连接的点都形成一个网络。例如一个网络包括了Q1的基点，R1的一个脚和C1的一个脚。 为了能够简单的区分设计中比较重要的网络，可以设置网络标记。接下来放置两个电源网络标记：

1.选择Place>>Net Label。一个带点的框将贴着光标。

2.在放置前，通过TAB键打开Net Label dialog。

3.在Net栏输入12V，点OK关闭。

4.在电路图中，把网络标记放置在连线的上面，当网络标记跟连线接触时，光标会变成红色十字准线red cross。如果是一个灰白十字准线的cross，则说明放置的是管脚。

5.当完成第一个网络标记的绘制，仍处于网络标记模式，在放置第二个网络标记前，可以按下TAB键，编辑第二个网络。

6.在Net栏输入GND，点击OK关闭。然后放置标记。

7. 在电路图中，把网络标记放置在连线的上面，当网络标记跟连线接触时，光标会变成red cross红色十字准线。单击右键或按下ESC退出绘制网络标记模式。

8.选择File>>Save ，保存电路图同时保存项目。

那么到这里就恭喜你完成第一使用Altium Designer绘制的电路原理图。在把原理图变成电路板之前，必须设置项目的选项。
