PCB设计技巧：PCB设计线路布线技巧问答（八）-万龙精益

在上一篇文章PCB设计技巧中：PCB设计布线技巧问答中介绍了关于PCB电源滤波的讲究、 PCB线路板设计中的多个数/模地的接法的问题等等，下面继续更新。

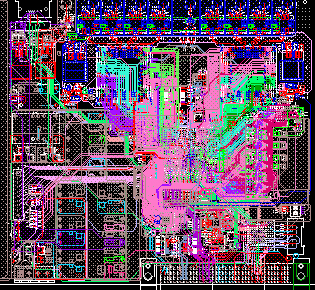

1.关于线路板设计与EMC问答

　　问：线路板设计如果考虑EMC，必定提高不少成本。请问如何尽可能的答道EMC要求，又不致带太大的成本压力?

　　答： PCB板上会因EMC而增加的成本通常是因增加地层数目以增强屏蔽效应及增加了ferrite bead、choke等抑制高频谐波器件的缘故。除此之外，通常还是需搭配其它机构上的屏蔽结构才能使整个系统通过EMC的要求。以下仅就PCB板的设计技巧提供几个降低电路产生的电磁辐射效应。
　　1、尽可能选用信号斜率(slew rate)较慢的器件，以降低信号所产生的高频成分。
　　2、注意高频器件摆放的位置，不要太靠近对外的连接器。
　　3、注意高速信号的阻抗匹配，走线层及其回流电流路径(return current path)，以减少高频的反射与辐射。
　　4、在各器件的电源管脚放置足够与适当的去耦合电容以缓和电源层和地层上的噪声。特别注意电容的频率响应与温度的特性是否符合设计所需。
　　5、对外的连接器附近的地可与地层做适当分割，并将连接器的地就近接到chassis ground。
　　6、可适当运用ground guard/shunt traces在一些特别高速的信号旁。但要注意guard/shunt traces对走线特性阻抗的影响。
　　7、电源层比地层内缩20H，H为电源层与地层之间的距离。

2.关于GSM 手机与PCB设计问答

　　问：请问专家GSM手机PCB设计有什么要求和技巧?

　　答：手机PCB设计上的挑战在于两个地方：一是板面积小，二是有RF的电路。因为可用的板面积有限，而又有数个不同特性的电路区域，如RF电路、电源电路、话音模拟电路、一般的数字电路等，它们都各有不同的设计需求。
　　1、首先必须将RF与非RF的电路在板子上做适当的区隔。因为RF的电源、地、及阻抗设计规范较严格。
　　2、因为板面积小，可能需要用盲埋孔(blind/buried via)以增加走线面积。
　　3、注意话音模拟电路的走线，不要被其它数字电路，RF电路等产生串扰现象。除了拉大走线间距外，也可使用ground guard trace抑制串扰。
　　4、适当做地层的分割，尤其模拟电路的地要特别注意，不要被其它电路的地噪声干扰。
　　5、注意各电路区域信号的回流电流路径(return current path)，避免增加串扰的可能性。

关于本文“PCB设计技巧：PCB线路布线技巧问答”主要介绍到PCB线路板设计与EMC的问题和PCB设计与GSM手机问题，希望能对您有所帮助，可以选择联系万龙精益，为您提供从PCB线路板设计，PCB设计，PCB制作打样、PCBA加工、SMT贴片加工、电路板焊接、PCBA代工代料等一站式PCBA服务，让您节省时间精力、生产成本和致力于新产品的研发和销售。
