在上一篇文章PCB设计技巧中：PCB设计布线技巧问答中介绍了关于如何计算PCB布线调整、关于关于高速数字PCB、以及电路板DEBUG等等，下面继续更新。

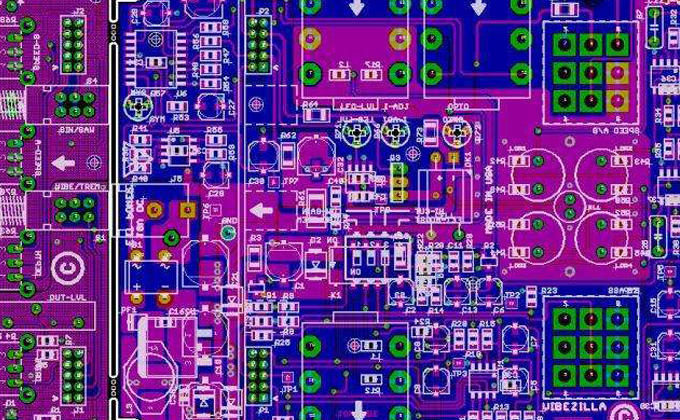

1.现在常用的电子PCB设计软件如何满足电路抗干扰的要求?
问： 现在有哪些PCB设计软件,如何用PROTEL99合理的设计符合自己要求的PCB.比如如何满足高频电路的要求,如何考虑电路满足抗干扰的要求?
答：我没有使用Protel的经验，以下仅就设计原理来讨论。
高频数字电路主要是考虑传输线效应对信号质量与时序(timing)的影响。如特性阻抗的连续与匹配，端接方式的选择，拓朴(topology)方式的选择，走线的长度与间距，时钟(或strobe)信号skew的控制等。
如果器件已经固定，一般抗干扰的方式是拉大间距或加ground guard traces
2.关于lvds信号的布线
问： 对于lvds低压差分信号，原则上是布线等长、平行，但实际上较难实现，是否能提供一些经验?
答 差分信号布线时要求等长且平行的原因有下列几点：
1.平行的目的是要确保差分阻抗的完整性。平行间距不同的地方就等于是差分阻抗不连续。
2. 等长的目的是想要确保时序(timing)的准确与对称性。因为差分信号的时序跟这两个信号交叉点(或相对电压差值)有关，如果不等长，则此交叉点不会出现在信号振幅(swing amplitude)的中间，也会造成相邻两个时间间隔(time interval)不对称，增加时序控制的难度。
3.不等长也会增加共模(common mode)信号的成分，影响信号完整性(signal integrity)。
3. 问：在电路板尺寸固定的情况下，如果设计中需要容纳更多的功能，就往往需要提高PCB的走线密度，但是这样有可能导致走线的相互干扰增强，同时走线过细也使阻抗无法降低，介绍在高速(>100MHz)高密度PCB设计中的技巧?
答：在设计高速高密度PCB时，串扰(crosstalk interference)确实是要特别注意的，因为它对时序(timing)与信号完整性(signal integrity)有很大的影响。以下提供几个注意的地方：
1.控制走线特性阻抗的连续与匹配。
2.走线间距的大小。一般常看到的间距为两倍线宽。可以透过仿真来知道走线间距对时序及信号完整性的影响，找出可容忍的最小间距。不同芯片信号的结果可能不同。
3.选择适当的端接方式。
4.避免上下相邻两层的走线方向相同，甚至有走线正好上下重迭在一起，因为这种串扰比同层相邻走线的情形还大。
5.利用盲埋孔(blind/buried via)来增加走线面积。但是PCB板的制作成本会增加。
在实际执行时确实很难达到完全平行与等长，不过还是要尽量做到。除此以外，可以预留差分端接和共模端接，以缓和对时序与信号完整性的影响。
