在上一篇文章PCB设计技巧二中：PCB设计布线技巧问答中介绍了关于提高抗干扰性问题、信号层空白区域敷铜接地问题、高速信号线的匹配问题等等，下面继续更新。

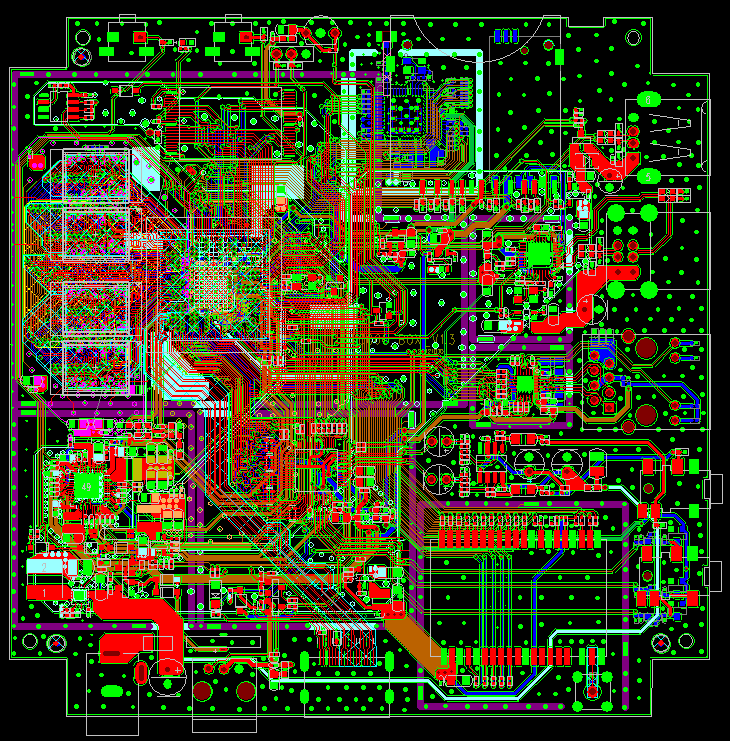

1、如何选择PCB板材?如何避免高速数据传输对周围模拟小信号的高频干扰,有没有一些设计的基本思路?
答：选择PCB板材必须在满足设计需求和可量产性及成本中间取得平衡点。设计需求包含电气和机构这两部分。通常在设计非常高速的PCB板子(大于GHz的频率)时这材质问题会比较重要。例如，现在常用的FR-4材质，在几个GHz的频率时的介质损dielectric loss会对信号衰减有很大的影响，可能就不合用。就电气而言，要注意介电常数(dielectric constant)和介质损在所设计的频率是否合用。避免高频干扰的基本思路是尽量降低高频信号电磁场的干扰，也就是所谓的串扰(Crosstalk)。可用拉大高速信号和模拟信号之间的距离，或加 ground guard/shunt traces在模拟信号旁边。还要注意数字地对模拟地的噪声干扰。
2、众所周知PCB板包括很多层，但其中某些层的含义我还不是很清楚。mechanical，keepoutlayer,topoverlay, bottomoverlay, toppaste,bottompaste,topsolder,bottomsolder,drillguide,drilldrawing,multilayer 这些层不知道它们的确切含义?
答：在EDA软件的专门术语中，有很多不是有相同定义的。以下就字面上可能的意义来解释。
Mechnical: 一般多指板型机械加工尺寸标注层
Keepoutlayer: 定义不能走线、打穿孔(via)或摆零件的区域。这几个限制可以独立分开定义。 Topoverlay: 无法从字面得知其意义。多提供些讯息来进一步讨论。
Bottomoverlay: 无法从字面得知其意义。可多提供些讯息来进一步讨论。
Toppaste: 顶层需要露出铜皮上锡膏的部分。
Bottompaste: 底层需要露出铜皮上锡膏的部分。
Topsolder: 应指顶层阻焊层，避免在制造过程中或将来维修时可能不小心的短路 Bottomsolder: 应指底层阻焊层。
Drillguide: 可能是不同孔径大小，对应的符号，个数的一个表。
Drilldrawing: 指孔位图，各个不同的孔径会有一个对应的符号。
Multilayer: 应该没有单独这一层，能指多层板，针对单面板和双面板而言。
3、一个系统往往分成若干个PCB，有电源、接口、主板等，各板之间的地线往往各有互连，导致形成许许多多的环路，产生诸如低频环路噪声，不知这个问题如何解决?
答：各个PCB板子相互连接之间的信号或电源在动作时，例如A板子有电源或信号送到B板子，一定会有等量的电流从地层流回到A板子 (此为Kirchoff current law)。这地层上的电流会找阻抗最小的地方流回去。所以，在各个不管是电源或信号相互连接的接口处，分配给地层的管脚数不能太少，以降低阻抗，这样可以降低地层上的噪声。另外，也可以分析整个电流环路，尤其是电流较大的部分，调整地层或地线的接法，来控制电流的走法(例如，在某处制造低阻抗，让大部分的电流从这个地方走)，降低对其它较敏感信号的影响。
