什么是PCB设计以及PCB设计的简介-万龙精益

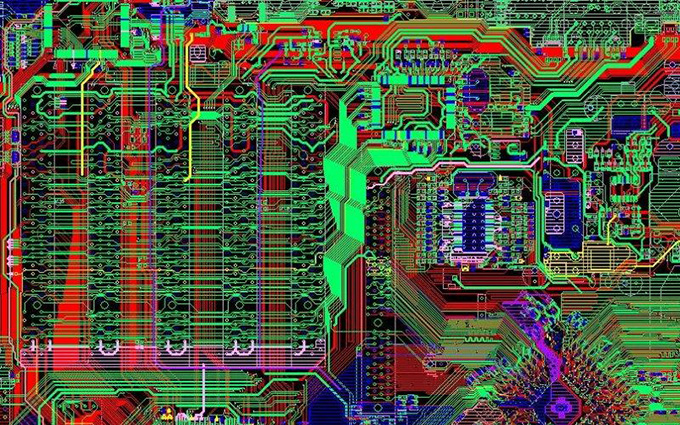

PCB设计（印制电路板设计）是以电路原理图为根据，实现电路设计者所需要的功能。印刷电路板的设计主要指版图设计，需要考虑外部连接的布局。内部电子元件的优化布局。金属连线和通孔的优化布局。电磁保护。热耗散等各种因素。优秀的版图设计可以节约生产成本，达到良好的电路性能和散热性能。简单的版图设计可以用手工实现，复杂的版图设计需要借助计算机辅助设计(CAD)实现。

在高速设计中，可控阻抗板和线路的特性阻抗是最重要和最普遍的问题之一。首先了解一下传输线的定义：传输线由两个具有一定长度的导体组成，一个导体用来发送信号，另一个用来接收信号（切记“回路”取代“地”的概念）。

在一个多层板中，每一条线路都是传输线的组成部分，邻近的参考平面可作为第二条线路或回路。一条线路成为“性能良好”传输线的关键是使它的特性阻抗在整个线路中保持恒定。

线路板成为“可控阻抗板”的关键是使所有线路的特性阻抗满足一个规定值，通常在25欧姆和70欧姆之间。在多层线路板中，传输线性能良好的关键是使它的特性阻抗在整条线路中保持恒定。

但是，究竟什么是特性阻抗？理解特性阻抗最简单的方法是看信号在传输中碰到了什么。当沿着一条具有同样横截面传输线移动时，这类似微波传输。假定把1伏特的电压阶梯波加到这条传输线中，如把1伏特的电池连接到传输线的前端（它位于发送线路和回路之间），一旦连接，这个电压波信号沿着该线以光速传播，它的速度通常约为6英寸/纳秒。当然，这个信号确实是发送线路和回路之间的电压差，它可以从发送线路的任何一点和回路的相临点来衡量。

Zen的方法是先“产生信号”，然后沿着这条传输线以6英寸/纳秒的速度传播。第一个0.01纳秒前进了0.06英寸，这时发送线路有多余的正电荷，而回路有多余的负电荷，正是这两种电荷差维持着这两个导体之间的1伏电压差，而这两个导体又组成了一个电容器。

在下一个0.01纳秒中，又要将一段0.06英寸传输线的电压从0调整到1伏特，这必须加一些正电荷到发送线路，而加一些负电荷到接收线路。每移动0.06英寸，必须把更多的正电荷加到发送线路，而把更多的负电荷加到回路。

每隔0.01纳秒，必须对传输线路的另外一段进行充电，然后信号开始沿着这一段传播。电荷来自传输线前端的电池，当沿着这条线移动时，就给传输线的连续部分充电，因而在发送线路和回路之间形成了1伏特的电压差。每前进0.01纳秒，就从电池中获得一些电荷（±Q），恒定的时间间隔（±t）内从电池中流出的恒定电量（±Q）就是一种恒定电流。流入回路的负电流实际上与流出的正电流相等，而且正好在信号波的前端，交流电流通过上、下线路组成的电容，结束整个循环过程。

关于“什么是PCB设计以及PCB设计的简介”就介绍到这里，希望能对您有所帮助，可以选择联系万龙精益，为您提供从PCB线路板设计，PCB设计，PCB制作打样、PCBA加工、SMT贴片加工、电路板焊接、PCBA代工代料等一站式PCBA服务，让您节省时间精力、生产成本和致力于新产品的研发和销售。
