在pcb线路板设计中，不同的PCB线路板的设计是不同的，为了做到节约材料而又能使PCB线路板功能正常，在PCB线路板的布局就显得很重要。那么pcb线路板的布局需要遵循的哪些规则才能不是其成为废品呢。本文将在以下讲解PCB的布局及技巧。

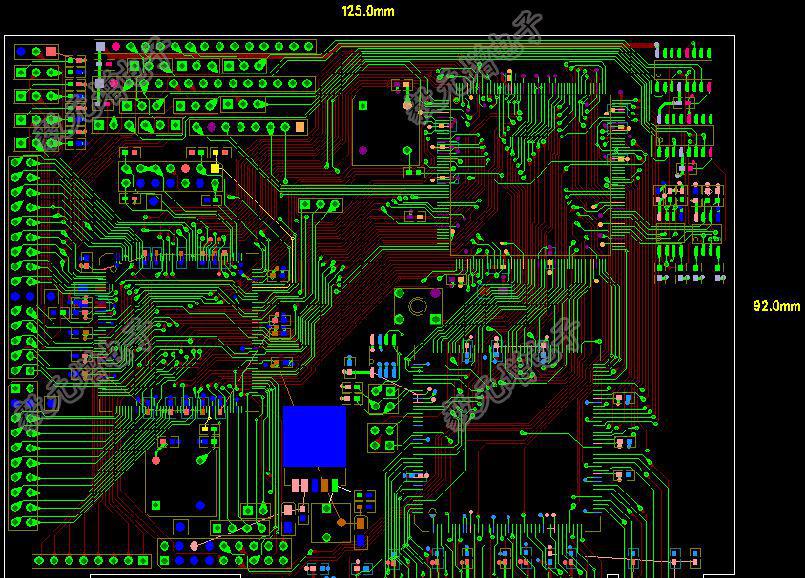

PCB设计布局规则

1、在通常情况下，所有的元件均应布置在电路板的同一面上，只有顶层元件过密时，才能将一些高度有限并且发热量小的器件，如贴片电阻、贴片电容、贴片IC等放在底层。

2、在保证电气性能的前提下，元件应放置在栅格上且相互平行或垂直排列，以求整齐、美观，在一般情况下不允许元件重叠;元件排列要紧凑，元件在整个版面上应分布均匀、疏密一致。

3、电路板上不同组件相临焊盘图形之间的最小间距应在1MM以上。

4、离电路板边缘一般不小于2MM.电路板的最佳形状为矩形，长宽比为3:2或4:3.电路板面尺大于200MM乘150MM时，应考虑电路板所能承受的机械强度。

PCB设计设置技巧

PCB设计在不同阶段需要进行不同的各点设置，在布局阶段可以采用大格点进行器件布局;

对于IC、非定位接插件等大器件，可以选用50~100mil的格点精度进行布局，而对于电阻电容和电感等无源小器件，可采用25mil的格点进行布局。大格点的精度有利于器件的对齐和布局的美观。

PCB设计布局技巧

在PCB的布局设计中要分析电路板的单元，依据起功能进行布局设计，对电路的全部元器件进行布局时，要符合以下原则：

1、按照电路的流程安排各个功能电路单元的位置，使布局便于信号流通，并使信号尽可能保持一致的方向。

2、以每个功能单元的核心元器件为中心，围绕他来进行布局。元器件应均匀、整体、紧凑的排列在PCB上，尽量减少和缩短各元器件之间的引线和连接。

3、在高频下工作的电路，要考虑元器件之间的分布参数。一般电路应尽可能使元器件并行排列，这样不但美观，而且装旱容易，易于批量生产。

PCB设计具体布线时应注意以下几点

(1)走线长度尽量短，以便使引线电感极小化。在低频电路中，因为所有电路的地电流流经公共的接地阻抗或接地平面，所以避免采用多点接地。

(2)公共地线应尽量布置在印制电路板边缘部分。电路板上应尽可能多保留铜箔做地线，可以增强屏蔽能力。

(3)双层板可以使用地线面，地线面的目的是提供一个低阻抗的地线。

(4)多层印制电路板中，可设置接地层，接地层设计成网状。地线网格的间距不能太大，因为地线的一个主要作用是提供信号回流路径，若网格的间距过大，会形成较大的信号环路面积。大环路面积会引起辐射和敏感度问题。另外，信号回流实际走环路面积小的路径，其他地线并不起作用。

(5)地线面能够使辐射的环路最小。
