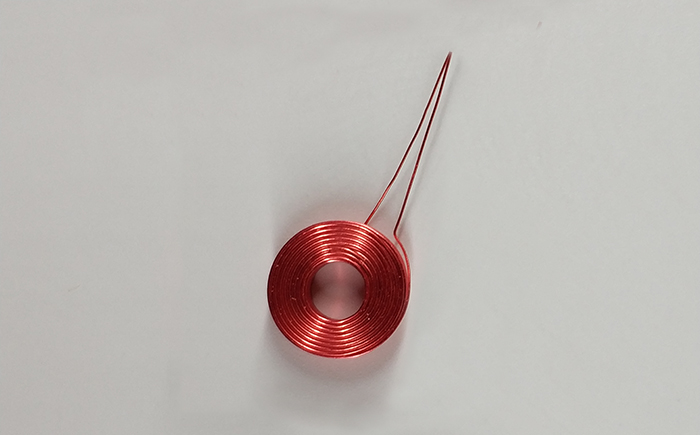

制作简单的电感线圈之前，我们先来了解电感线圈的特性，电感线圈感的电特性和电容器相反，有着“阻高频，通低频”的特点。主要作用有滤除高频杂波，和电容组成调谐、震荡电路，高频信号变换，防止频率突变······电感线圈在我们的生活中是一个非常重要的角色，不过要自制一个简易的电感线圈一般人也可以设计制作。
制作电感线圈之前，我们要知道自己要制造的电感线圈的电感量大小是多少。在电路上的电感线圈都有着电感量。假如将多个电感线圈并联起来，那么总的电感量也成正比的，并联后的总电感量公式为：
C串 = C1+C2+C3+C4+C5+····Cn
电感线圈如果是采用串联的方式，那么电感量是成反比的，串联后的总电感量公式为：
C并 = 1/(1/C1+1/C2+1/C3+1/C4+…Cn)
198, 221, 105);"> 上述的的公式只适用于每只电感线圈的电场各自隔离，而且互相之间没有相接触的情况，如果相互之间的电场相互发作接触，上述公式不适用。在算好了电感量以后，就可以决定绕制的圈数是多少了，在这里，我们可以试绕一下再用电感测试仪测试一下。
那么在正式自行绕制电感线圈的时候，要注意以下几点：
第一，根据电路的需求，选好相应的绕制方法
制造电感线圈时，要根据电路的情况，电感量的强弱和线圈骨架宽度的大小，选好绕制方式。间绕式的方法在高频电感线圈使用的比较多，优点是电感线圈的Q值可达150-400，也能保持电感线圈的稳固性；单层密绕式线圈适用于短波、长波回路之中，特点是Q值可到达150-250，稳固性优于间绕式；多层密绕使用了将漆包线一层层的紧密排列，这种绕制方式特点是分布电容比较大；蜂房式绕法是把绕匝间非平衡排列起来，而是用一定的规律和角度绕制，这种绕法特点是分布电容较小；
一般来说自制电感线圈会要求有着比大的电感量和小的体积，而对电感量的精度、Q值及稳定性要求不高，在此建议采用多层密绕比较好。
第二、选用合适的绕线没有选好合适的导线绕制电感线圈，会增大其电阻，Q值也会升高。在低于2MHz的电路中，建议使用多股绝缘的导线绕制线圈，这样可以有效的抑制集肤效应的反应，将Q值和相反截面积的单根导线绕制的线圈之间可以超过35%-50%。正在频次高于2MHz的电路中，建议使用单根粗导线绕制，可以选用在0.28mm~1.5mm大小直径的绕线。
第三、要绕制骨架线圈的时候要选用优良的骨架
选用好的骨架可以能耐受线圈的最高温度，而且有良好的绝缘性能的同时也有利于加工成型。而且虽然骨架线圈中的磁芯缩小了电感线圈的圈数，不过没有只减弱了电感线圈的电阻值，这有利于增强Q值大小和减少了线圈的容积。在选择磁芯时，要选择相对应的频率和Q值在频率。在频率低于1MHz时，可以选用锰锌铁氧体来作为的磁芯；在频率高于1MHz时，可以使用镍锌铁氧材料作为的磁芯。要达到高的Q值和低的频率，应使用较大尺寸的磁芯。
第四、相应的减小绕制线圈的散布库容
使用无骨架形式绕制电感线圈，能有效的减小散布库容五分之一左右；而使用分段绕法可以有效的减小多层线圈的散布库容的30%~50%。对于电感线圈来说，直径越小，绕组长短越和散布库容成正比；绕组薄厚成反比。总之，绕制电感线圈，对Q值的控制是重点。
关于“制作简单的电感线圈方法详解步骤”就介绍到这里了，希望能对您有所帮助，万龙精益集PCB设计、PCB制板、物料代购、PCBA加工、PCBA贴片加工、电路板焊接、绕制线圈、BGA焊接、连接器压接等一站式PCBA服务，拥有强大的研发设计能力和产品制造能力，致力于快速将您的需求变成PCBA产品。
