PCB线路板加工中的沉铜工艺各种方法详解

万龙精益线路板加工厂家介绍本章节的目的并不是详述PCB线路板的制作过程,而是特别强调指出线路板生产制作中有关PCB线路板加工中的沉铜工艺各种方法详解。

PCB线路板加工中的沉铜工艺各种方法详解

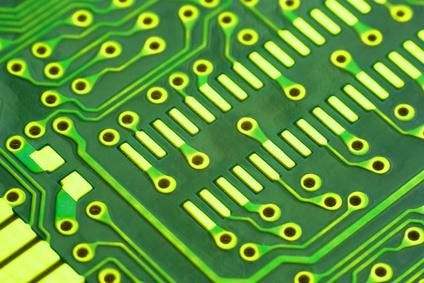

化学铜被广泛应用于有通孔的印制线路板的生产加工中,其主要目的在于通过一系列化学处理方法在非导电基材上沉积一层铜,继而通过后续的电镀方法加厚使之达到PCB设计的特定厚度,一般情况下是1mil(25.4um)或者更厚一些,有时甚至直接通过化学方法来沉积到整个线路铜厚度的。

化学铜工艺是通过一系列必需的步骤而最终完成化学铜的沉积,这其中每一个步骤对整个工艺流程来讲都是很重要。

1.形成元件导体线路的一部分;

2.形成层间互连线路或印制线路;

一般的一块线路板是在一片非导体的复合基材(环氧树脂-玻璃纤维布基材,酚醛纸基板,聚酯玻纤板等)上通过蚀刻(在覆铜箔的基材上)或化学镀电镀(在覆铜箔基材或物铜箔基材上)的方法生产加工而成的。

PI聚亚酰胺树脂基材:用于柔性板FPC)制作,适合于高温要求;

酚醛纸基板:可以冲压加工,NEMA级,常见如:FR-2,XXX-PC;

环氧纸基板:较酚醛纸板机械性能更好,NEMA级,常见如:CEM-1,FR-3;

环氧树脂玻纤板:内以玻璃纤维布作增强材料,具有极佳的机械性能,NEMA级,常见如:FR-4,FR-5,G-10,G-11;

无纺玻纤聚酯基板:适合于某些特殊用途,NEMA级,常见如:FR-6;

非导电基材上的孔在完成金属化后可以达到层间互连或装配中更好的焊锡性或二者兼而有之。非导电基材的内部可能会有内层线路---在非导电基材层压(压合)前已经蚀刻出线路,这种过程加工的PCB板子又称多层板(MLB)。在多层板中,金属化孔不仅起着连接两个外层线路的作用,同时也起着内层间互联的作用,加入设计成穿过非导电基材的孔的话(当时尚无埋盲孔的概念)。

现在生擦和许多线路板在制程特点上都采用层压基板下料,也就是说,非导体基材的外面是压合上去一定厚度电解法制作的铜箔。铜箔的厚度是用每平方英尺的铜箔重量(盎司)来表示的,这些方法一般使用胶细的研磨剂如玻璃珠或氧化铝研磨材料.在湿浆法过程中是采用喷嘴喷浆处理孔。

一些化学原料无论在回蚀和/或除胶渣工艺中用来溶解聚合物树脂.通常的(如环氧树脂系统),浓硫酸,铬酸的水溶液等都曾经被使用过.无论哪种方法,都需要很好的后处理,否则可能造成后续湿流程穿孔化学铜沉积不上等诸多问题的产生。

铬酸法:

孔内六价铬的存在会造成孔内化学铜覆盖性的很多问题.它会通过氧化机理破坏锡钯胶体,并阻碍化学铜的还原反应.孔破是这种阻碍所造成的常见结果。这种情况可以通过二次活化解决,但是返工或二次活化成本太高,特别在自动线,二次活化工艺也不是很成熟.

铬酸槽处理后经常会有中和步骤处理,一般采用亚硫酸氢钠将六价铬还原成3价铬.中和剂亚硫酸氢钠溶液的温度一般在100F左右,中和后的水洗温度一般在120—150F,可以有清洗干净亚硫酸盐,避免带入流程中的其他槽液,干扰活化。

浓硫酸法:

槽液处理后要有一个非常好的水洗,最好是热水,尽量避免水洗时有强碱性溶液.可能会形成一些环氧树脂磺酸盐的钠盐残留物产生,这种化合物很难从孔内清洗除去.它的存在会形成孔内污染,可能会造成很多电镀困难.

其它系统:

也有一些其它的化学方法应用于除胶渣/去钻污和回蚀工艺。在这些系统中,包括应用有机溶剂的混合物(膨松/溶胀树脂)和高锰酸钾处理,以前也用于浓硫酸处理的后处理中,现在甚至直接取代浓硫酸法/铬酸法。

此外还有等离子体法,还处于试验应用阶段,很难用于大规模的生产,且设备投资较大。

关于本文“PCB线路板设计”就介绍到这里,希望能对您有所帮助,可以选择联系万龙精益,为您提供从PCB线路板设计PCB设计PCB制作打样PCBA加工SMT贴片加工电路板焊接PCBA代工代料等一站式PCBA服务,让您节省时间精力、生产成本和致力于新产品的研发和销售。
