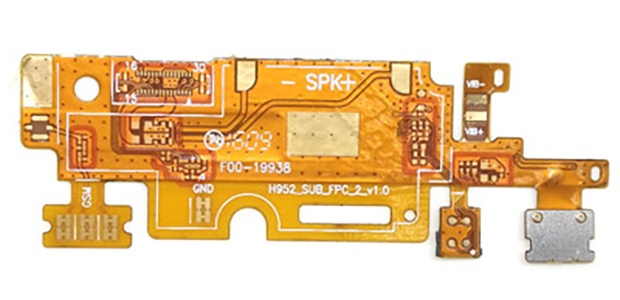

柔性电路板（FPC）成为印刷电路板行业增长最快的子行业之一。FPC线路板PCB手工焊接的注意事项下面来介绍

（1）烙铁头与两被焊件的接触方式

接触位置：烙铁头应同时接触要相互连接的2个被焊件（如焊脚与焊盘），烙铁一般倾斜45度，应避免只与其中一个被焊件接触。当两个被焊件热容量悬殊时，应适当调整烙铁倾斜角度，烙铁与焊接面的倾斜角越小，使热容量较大的被焊件与烙铁的接触面积增大，热传导能力加强。如LCD拉焊时倾斜角在30度左右，焊麦克风、马达、喇叭等倾斜角可在40度左右。两个被焊件能在相同的时间里达到相同的温度，被视为加热理想状态。

接触压力：烙铁头与被焊件接触时应略施压力，热传导强弱与施加压力大小成正比，但以对被焊件表面不造成损伤为原则。

（2）焊丝的供给方法

焊丝的供给应掌握3个要领，既供给时间，位置和数量。

供给时间：原则上是被焊件升温达到焊料的熔化温度是立即送上焊锡丝。

供给位置：应是在烙铁与被焊件之间并尽量靠近焊盘。

供给数量：应看被焊件与焊盘的大小，焊锡盖住焊盘后焊锡高于焊盘直径的1/3既可。

（3）焊接时间及温度设置

A、温度由实际使用决定，以焊接一个锡点4秒最为合适，最大不超过8秒，平时观察烙铁头，当其发紫时候，温度设置过高。

B、一般直插电子料，将烙铁头的实际温度设置为（350~370度）；表面贴装物料（SMC）物料，将烙铁头的实际温度设置为（330~350度）。

C、特殊物料，需要特别设置烙铁温度。FPC，LCD连接器等要用含银锡线，温度一般在290度到310度之间。 D、焊接大的元件脚，温度不要超过380度，但可以增大烙铁功率。

（4）焊接注意事项

A、焊接前应观察各个焊点(铜皮)是否光洁、氧化等。

B、在焊接物品时,要看准焊接点，以免线路焊接不良引起的短路 。

1 )因为聚酰亚胺具有吸湿性，在焊接之前电路一定要被烘烤过(在250°F 中持续1h) 。

2) 焊盘被放置在大的导体区域，例如接地层、电源层或散热器上，应该减小散热区域。这样便限制了热量散发，使焊接更加容易。

3) 当在密集的地方进行手工焊接引脚时，应设法不去连续焊接邻近的引脚，来回移动焊接，以避免局部过热。

4）缩短高频元件之间的连线、减少EMI干扰。重量大的（如超过20g） 元件，应以支架固定，然后焊接。

5）元件的排列尽可能平行，这样不但美观而且易焊接，宜进行大批量生产。FPC电路板长时间受热时，铜箔容易发生膨胀和脱落，因此，应避免使用大面积铜箔。
