首先把应变片贴在PCB的几个不同的位置上，在工序或者是工位操作时，通过应变片连接到测量仪器系统，使其应力定量显示记录。
即：应变-电阻变化-电压（或电流）变化-放大-记录-数据处理
1、选取应变片
应变片是一种可以按应力的大小线性变化电阻值的传感器，应变片发生形变，电阻值将会发生相应的变化。
2、粘贴应变片

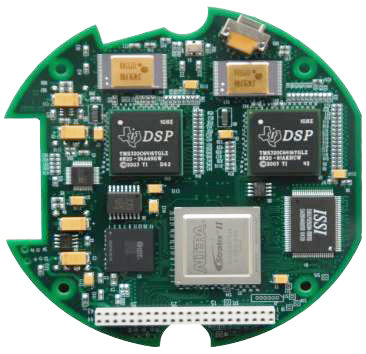

根据所要测试的工序选择PCBA实装板，并根据应力作用的位置选择PCB上测试点粘贴应变片。如果在板子上没有足够的空间粘贴应变片，就不得不清除已经在板子上固定好的部件以腾出空间。注意应变片所需的特定的粘合计，一般来说，至少需要两到三块被测PCBA要安装检测，以证明测试的正确性和一致性。
3、测量应变
把应变片的引线连接到测试系统的数据采集仪器上，调整好扫描频率（也称采样率）、采样分辨率、增益设置、激励电压、通道数目等参数，并且运行测试程序，测试时间的长短可变，一般可以运行5-10秒并记录数据。
对于PCBA板应变测试，推荐扫描频率范围以500Hz-2kHz，一般尽量选择高一点频率，以便能捕捉到瞬间应力变化。
4、分析记录数据
分析这些采集到的应变数据，计算在测试期间PCBA所受的应力（最大应力和最小应力），并且记录全部数据。
