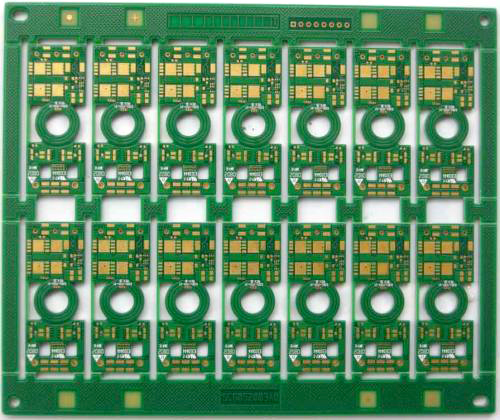

在PCB生产过程中,往往有PCB拼板这个步骤,下面就来讲下罗列一下关于PCB拼板的十点注意事项和PCB拼板技巧。
1、PCB拼板的外框(夹持边)应采用闭环设计,确保PCB拼板固定在夹具上以后不会变形;
2、PCB拼板宽度≤260mm(SIEMENS线)或≤300mm(FUJI线);如果需要自动点胶,PCB拼板宽度×长度≤125 mm×180 mm;
3、PCB拼板外形尽量接近正方形,推荐采用2×2、3×3、……拼板;但不要拼成阴阳板;
4、小板之间的中心距控制在75 mm~145 mm之间;
5、设置基准定位点时,通常在定位点的周围留出比其大1.5 mm的无阻焊区;
6、拼板外框与内部小板、小板与小板之间的连接点附近不能有大的器件或伸出的器件,且元器件与PCB板的边缘应留有大于0.5mm的空间,以保证切割刀具正常运行;
7、在拼板外框的四角开出四个定位孔,孔径4mm±0.01mm;孔的强度要适中,保证在上下板过程中不会断裂;孔径及位置精度要高,孔壁光滑无毛刺;
8、PCB拼板内的每块小板至少要有三个定位孔,3≤孔径≤6 mm,边缘定位孔1mm内不允许布线或者贴片;
9、用于PCB的整板定位和用于细间距器件定位的基准符号,原则上间距小于0.65mm的QFP应在其对角位置设置;用于拼版PCB子板的定位基准符号应成对使用,布置于定位要素的对角处;
10、大的元器件要留有定位柱或者定位孔,重点如I/O接口、麦克风、电池接口、微动开关、耳机接口、马达等;
我们知道拼板主要的问题是节约生产的成本。对于PCB拼板宽度≤260mm~300mm,根据产线的不同而不同。因为我们可能有很多物料,本身加工设备一个料枪对应一个模组,因此如果拼板超过了模组的范围,加工速度会变得非常慢。
下面来讲一讲PCB拼板技巧:
PCB拼板的外框(夹持边)应采用仔细考虑,确保PCB拼板固定在夹具上以后不会变形(一般不允许在这个边上开V槽)。
对于元器件的布置,第一所有的朝向要一致,不能出现镜像这样的情况,这样会引起加工的坐标定位问题。
第二在边缘(拼板外框与内部小板、小板与小板之间)不能有连接器伸出的情况发生,如果存在这种情况会妨碍焊接完成后刀具分板。
为了保证检测板的位置和水平,我们需要在板的边沿设置三个以上的定位点,通过光学检测这三个点,可以得到整个加工的基准坐标和板的水平度。
正确做法为,离边沿5mm,且行进方向不一致的时候间距不同(便于区分进入方向):【设置基准定位点时,通常在定位点的周围留出比其大1.5 mm的无阻焊区,不能有相似的焊盘或者别的类似的】
在每个小板的至少要有三个定位孔,3≤孔径≤6 mm,边缘定位孔1mm内不允许布线或者贴片(防止误判断)
PCB拼板主要是节约生产和加工成本(会使机器加工速度快几倍),不合理的设计会使后期充满了问题,各位可以仔细看看,防止出问题。
