在上一篇文章中介绍了一下pcba是什么意思，pcba和pcb的区别又是什么？今天就来介绍一下什么是PCBA加工，pcba加工方式又哪些呢？



PCBA加工-PCBA制程PCB空板经过SMT上件,再经过DIP插件的整个制程，也就是SMT加工制程与DIP加工制程的结合。
根据不同生产技术的要求，PCB加工方式可以分为单面SMT贴装制程，单面DIP插装制程，单面混装制程，单面贴装和插装混合制程，双面SMT贴装制程和双面混装制程等等。
PCBA加工涉及载板、印刷、贴片、回流焊、插件、波峰焊、测试及品检等过程，详见如下PCBA工艺流程图。


不同类型的PCB板，其工艺制程有较多不同，下面就各种情况详细阐述PCBA加工方式与其区别。

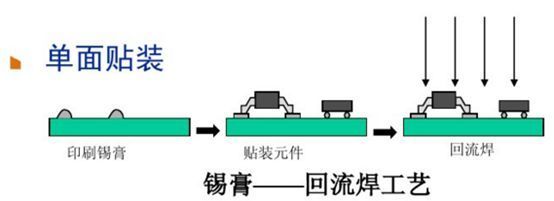

1、PCBA加工方式-单面SMT贴装
将焊膏添加到组件垫，PCB裸板的锡膏印刷完成之后，经过回流焊贴装其相关电子元器件，然后进行回流焊焊接。

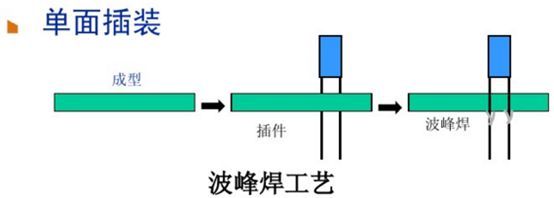

2、PCBA加工方式-单面DIP插装
需要进行插件的PCB板经生产线工人插装电子元器件之后过波峰焊，焊接固定之后剪脚洗板即可。但是波峰焊生产效率较低。

3、PCBA加工方式-单面混装
PCB板进行锡膏印刷，贴装电子元器件后经回流焊焊接固定，质检完成之后进行DIP插装，然后进行波峰焊焊接或是手工焊接，如果通孔元器件较少，建议采用手工焊接。

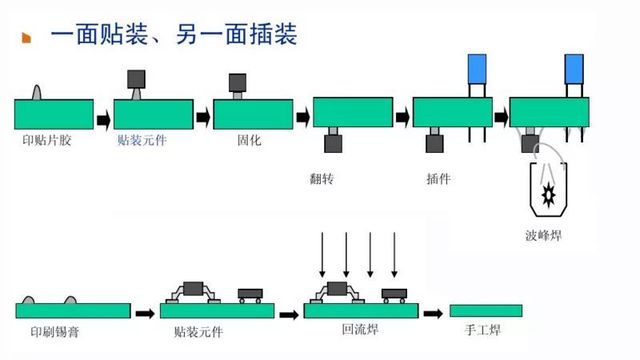

4、PCBA加工方式-单面贴装和插装混合
有些PCB板是双面板，一面贴装，另一面进行插装。贴装和插装的工艺流程跟单面加工是一样的，但PCB板过回流焊和波峰焊需要使用治具。

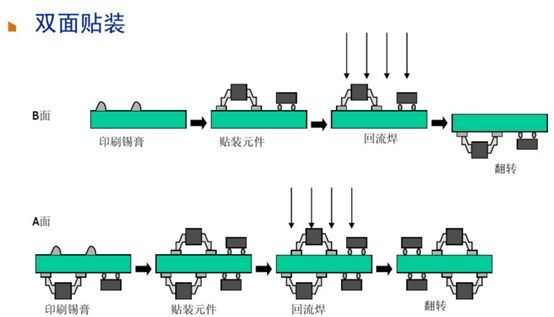

5、PCBA加工方式-双面SMT贴装
某些PCB板设计工程师为了保证PCB板的美观性和功能性，会采用双面贴装的方式。其中A面布置IC元器件，B面贴装片式元器件。充分利用PCB板空间，实现PCB板面积最小化。

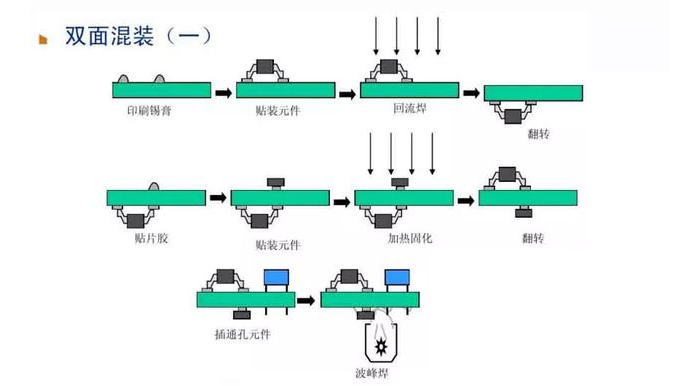

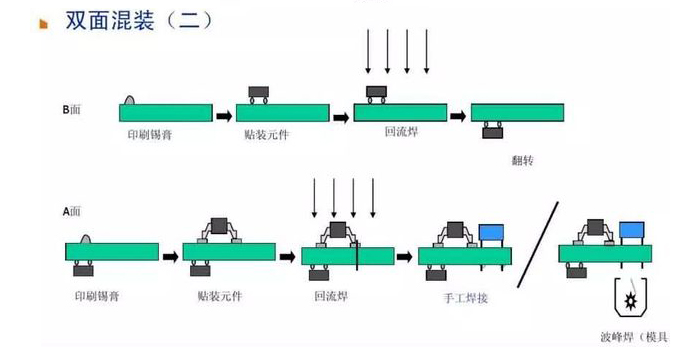

6、PCBA加工方式-双面混装
双面混装有以下两种方式，第一种方式PCBA组装三次加热，效率较低，且使用红胶工艺波峰焊焊接合格率较低不建议采用。第二种方式适用于双面SMD元件较多，THT元件很少的 情况，建议采用手工焊。

若THT元件较多的情况，建议采用波峰焊。以上仅是简化了印刷电路板的PCBA组装工艺，以图文的方式展示其制程。但是随着PCBA组装工艺和生产工艺逐渐被优化，其不合格率也不断降低，保证生产高质量的成品。
以上所述的所有电子元器件的焊点质量决定了PCBA板的质量。因此，相关电子厂商在寻求PCBA组装加工厂商时，最好需求经验丰富和加工设备水平较高的。
