电路板与我们生活息息相关，其中常见的数码产品、电脑、平板、手机、家用电器等都广泛的应用到，这些微电子技术的进步和创新，也影响改变着我们的生活，给我们生活带来便利，下面小编来详细的介绍，给我们生活带来便利的背后英雄：印制电路板。
印制电路板{PCB线路板}，又称印刷电路板、印刷线路板，简称印制板，常使用英文缩写PCB(Printedcircuitboard)或写PWB(Printedwireboard)，以绝缘板为基材，切成一定尺寸，其上至少附有一个导电图形，并布有孔(如元件孔、紧固孔、金属化孔等)，用来代替以往装置电子元器件的底盘，并实现电子元器件之间的相互连接。由于这种板是采用电子印刷术制作的，故被称为“印刷”电路板。
按照线路板层数可分为单面板、双面板、四层板、六层板以及其他多层线路板。
由于印刷电路板并非一般终端产品，因此在名称的定义上略为混乱，例如：个人电脑用的母板，称为主板，而不能直接称为电路板，虽然主机板中有电路板的存在，但是并不相同，因此评估产业时两者有关却不能说相同。再譬如：因为有集成电路零件装载在电路板上，因而新闻媒体称他为IC板，但实质上他也不等同于印刷电路板。我们通常说的印刷电路板是指裸板-即没有上元器件的电路板。
一、组成
目前的电路板，主要由以下组成线路与图面(Pattern)：线路是做为原件之间导通的工具，在设计上会另外设计大铜面作为接地及电源层。线路与图面是同时做出的。
介电层(Dielectric)：用来保持线路及各层之间的绝缘性，俗称为基材。
孔(Through hole / via)：导通孔可使两层次以上的线路彼此导通，较大的导通孔则做为零件插件用，另外有非导通孔(nPTH)通常用来作为表面贴装定位，组装时固定螺丝用。
防焊油墨(Solder resistant /Solder Mask) ：并非全部的铜面都要吃锡上零件，因此非吃锡的区域，会印一层隔绝铜面吃锡的物质(通常为环氧树脂)，避免非吃锡的线路间短路。根据不同的工艺，分为绿油、红油、蓝油。
丝印(Legend /Marking/Silk screen)：此为非必要之构成，主要的功能是在电路板上标注各零件的名称、位置框，方便组装后维修及辨识用。
表面处理(Surface Finish)：由于铜面在一般环境中，很容易氧化，导致无法上锡(焊锡性不良)，因此会在要吃锡的铜面上进行保护。保护的方式有喷锡(HASL)，化金(ENIG)，化银(Immersion Silver)，化锡(Immersion Tin)，有机保焊剂(OSP)，方法各有优缺点，统称为表面处理。
二、外观

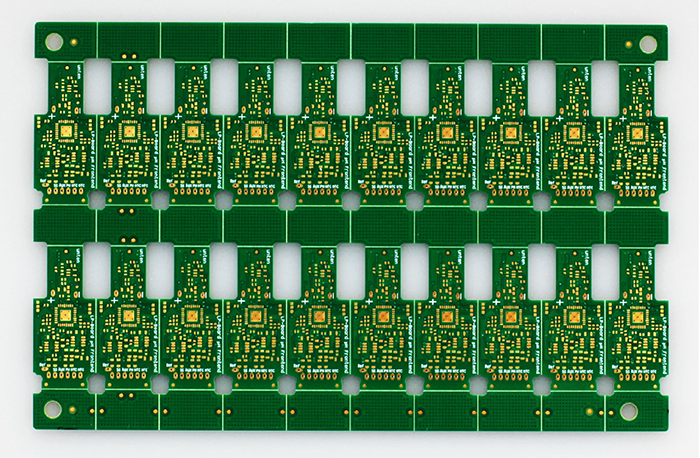

裸板(上头没有零件)也常被称为"印刷线路板Printed Wiring Board(PWB)"。板子本身的基板是由绝缘隔热、并不易弯曲的材质所制作成。在表面可以看到的细小线路材料是铜箔，原本铜箔是覆盖在整个板子上的，而在制造过程中部份被蚀刻处理掉，留下来的部份就变成网状的细小线路了。这些线路被称作导线(conductor pattern)或称布线，并用来提供PCB上零件的电路连接。
通常PCB的颜色都是绿色或是棕色，这是阻焊(solder mask)的颜色。是绝缘的防护层，可以保护铜线，也防止波焊时造成的短路，并节省焊锡之用量。在阻焊层上还会印刷上一层丝网印刷面(silk screen)。通常在这上面会印上文字与符号(大多是白色的)，以标示出各零件在板子上的位置。丝网印刷面也被称作图标面(legend)。
在制成最终产品时，其上会安装集成电路、电晶体、二极管、被动元件(如：电阻、电容、连接器等)及其他各种各样的电子零件。借着导线连通，可以形成电子讯号连结及应有机能。
三、优点
印制电路板的主要优点是：
⒈由于图形具有重复性(再现性)和一致性，减少了布线和装配的差错，节省了设备的维修、调试和检查时间;
⒉设计上可以标准化，利于互换;
3.布线密度高，体积小，重量轻，利于电子设备的小型化;
⒋利于机械化、自动化生产，提高了劳动生产率并降低了电子设备的造价。
印制板的制造方法可分为减去法(减成法)和添加法(加成法)两个大类。目前，大规模工业生产还是以减去法中的腐蚀铜箔法为主。
⒌特别是FPC软性板的耐弯折性，精密性，更好的应用到高精密仪器上.(如相机，手机.摄像机等.)
以上详细介绍了印刷电路板的组成、外观以及优点等基本知识，希望能帮助到大家。
