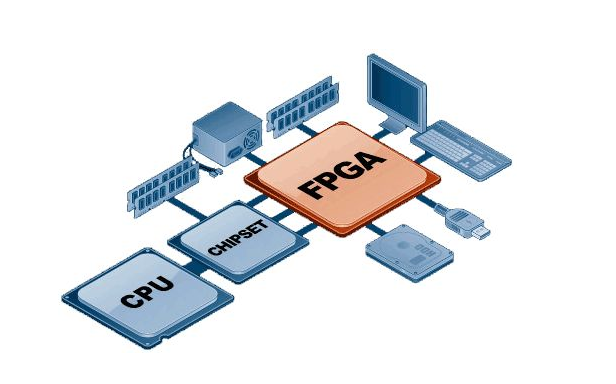

FPGA（Field－Programmable Gate Array），即现场可编程门阵列，它是在PAL、GAL、CPLD等可编程器件的基础上进一步发展的产物。它是作为专用集成电路（ASIC）领域中的一种半定制电路而出现的，既解决了定制电路的不足，又克服了原有可编程器件门电路数有限的缺点。万龙精益提供PCB设计、电路板焊接、SMT贴片加工、PCBA加工、PCBA代工代料等PCBA智能制造服务

FPGA的开发相对于传统PC、单片机的开发有很大不同。FPGA以并行运算为主，以硬件描述语言来实现；相比于PC或单片机（无论是冯诺依曼结构还是哈佛结构）的顺序操作有很大区别，也造成了FPGA开发入门较难。目前国内有专业的FPGA外协开发厂家，如[北京中科鼎桥ZKDQ-TECH]等。FPGA开发需要从顶层设计、模块分层、逻辑实现、软硬件调试等多方面着手。

FPGA 单片机 DSP ASIC之间的区别

FPGA基本就是高端的CPLD，两者非常接近。我现在用的是ALTERA DE2开发板的CYCLONE系列FPGA。这种器件是用逻辑门来表述性能的。本身他就是一堆的逻辑门，通过硬件描述语言，比如verilogHDL把它 转成电路连接，从最基本的逻辑门层面上连接成电路（参见数字电路书上那些全加器触发器什么的）。

应该说，虽然看起来像一块CPU，其实是完全硬件实现的。后来因为写代码麻烦，对控制部分比较薄弱，本来跟其他CPU配合使用，即麻烦的算法CPU提交给 FPGA，FPGA算完把结果再返回给CPU。可是这样外围电路就变得麻烦。于是提出了SOC设计方法，就是直接在FPGA里写一个CPU出来，既然 FPGA万能，做个CPU自然毫无压力。

这其中还有软核和硬核的区别，不过除了性能，使用方法大同小异。所谓IP核，就是把各种专用集成电路用硬件描述语言描述，然后烧到FPGA里形成专门的电路，这样就不必另外搭芯片了，所有的电路在一片FPGA里面形成。

ASIC原本就是专门为某一项功能开发的专用集成芯片，比如你看摄像头里面的芯片，小小的一片，集成度很低，成本很低，可是够用了。一个山寨摄像头卖才卖 30块，买一片ARM多少钱？后来ASIC发展了一些，称为半定制专用集成电路，相对来说更接近FPGA，甚至在某些地方，ASIC就是个大概 念，FPGA属于ASIC之下的一部分。

DSP实际应该称为DSPs，即用于DSP处理的专用芯片。跟普通计算机的区别一方面是他是哈佛结构的，也就是数据和程序空间分开。（普通计算机是冯 诺依曼结构）另一方面他有流水线结构，不过现在其他也有了，见贤思齐。再一方面他有专用的硬件算法电路，用以完成DSP运算，比如最基本的乘法累加。上过 DSP的就知道，蝶形算法FFT什么的，拆成最基本单元就是乘法累加，把这部分加速了，整体性能就有非常大的提高。

DSP对于流媒体的处理能力远远的优于通用CPU。所以你看现在手机CPU，至少语音部分都是用DSP的。后来DSP概念也复杂化，各家都把一个控制核心 整合到DSP里面，比如现在的智能手机芯片。可以看一下高通或者TI的片，基本是一个ARM核控制整体运算，一个DSP处理语音编解码，一个GPU负责图 像运算，一个基带和天线处理模块负责通信，再加一些七七八八的东东比如GPS模块什么的。

单片机就是一个百搭的通用CPU，提供各种接口来对整体进行控制，相当一个总调度，当然，简单的功能一片CPU独立工作也就完成了。原来的51系列就是一 堆IO口，后来慢慢的把常用的PWM,AD之类的功能加入了单片机。主要包括用了无数年仍然牛逼各大学必教的51系列，还有 AVR,PIC,ARM，HOTEK……其实ARM9以后，已经说不清ARM算哪类了，目前的架构来看，更接近DSP。

总之，现在各种东西都取长补短大融合，所以只要选择自己需要用的就好，没必要强求分类。
